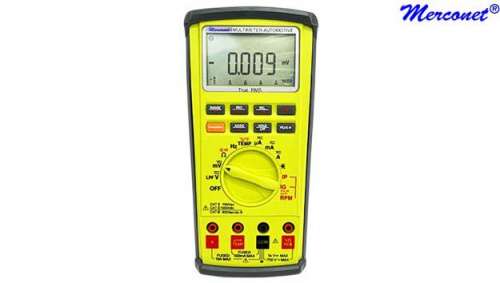

ATS0 True RMS Automotive Digitale multimeter 40.000



Bestel
Detail

De ATS0 is een True RMS Auto ranging DMM welke ook vervormde of niet lineaire signalen meet (niet sinusoidaal AC Voltage). Het LCD scherm toont gelijktijdig digitaal als analoog. De analoge weergave is voor het indiceren van snelle fluctuaties. Voorzien van automotive functies zoals RPM. Data hold en het minimum en maximum worden over een periode gemeten. De ATS0 registreert en vergelijkt relatieve percentages. Voor metingen van bijvoorbeeld 3 fase circuits en het bepalen van procentuele verschillen tussen 2 metingen is dit ideaal. Zeker indien kleine veranderingen kritisch zijn. Verder wordt de frequentie tot aan 200 kHertz gemeten van onder andere besturingen en netvoedingen. Van de netvoeding wordt tevens de stroom aangegeven. De DC nauwkeurigheid is 0,1%. De capaciteit is 10.000 uF. De ATS0 is tevens voorzien van auto ranging en slaapstand. Zie voor alle details de tab Specificaties.


Kenmerk
  • True RMS DMM
  • Display toont gelijktijdig:
    - Digitaal
    - Analoog
  • Duty cycle RPM Dwell
  • Display Hold
  • Meet DC Voltage: Van direct drive DC motoren
  • Meet AC en DC Voltage: Van voedingsadapter Voltage
  • Meet AC Amp en DC Amp: Van voedingsadapter stroom
  • Lijn Voltage: AC Voltage
  • Besturing Voltage: AC en DC Voltage
  • Weerstand verwarmingselementen: In Ohms
  • Weerstand van compressor: In Ohms
  • Weerstand van relaisspoelen: In Ohms
  • Test continuïteit van schakelaars: In Ohms
  • Test continuïteit van zekeringen: In Ohms
  • Test continuïteit van bedrading: In Ohms
  • Verdere mogelijkheden:
    - Registreert en vergelijkt relatieve percentages
    - Meet frequentie van besturing en netvoeding
    - Analoge en digitale weergave
    - Slaapstand
    - Meet stroom van netvoeding
    - Automatisch bereik
    - DC nauwkeurigheid van 0,1%
    - Capaciteit van 10.000 uF
    - RS232 uitgang

Specificatie
LCD scherm: 40.000 posities
Maximum Voltage AC en DC: 1000 Volt
Zekering: mA: 0,5 Amp / 600 VAC
  A: 10 Amp / 600 VAC
Digitaal beeldscherm: 40.000 Count, 4x per seconde update
Analoog beeldscherm: 2x41 segments, 20x per seconde update

Functie Bereik Resolutie Nauwkeurigheid Impedantie
DC Volts 40mV 0,001V ± (0,1 + 5 digits) 10M Ohm
400mV 0,01mV
4V 0,0001V
40V 0,001V
400V 0,01V
1000V 1V
AC Volts
(45Hz tot 2KHz)		 400mV 0,01mV ± (0,75% + 40 digits) 10M Ohm
4V 0,0001V
40V 0,001V
400V 0,01V
750V 1V

Functie Bereik Resolutie Nauwkeurigheid Maximale beveiliging
DC Amp 400μA 0,01μA ± (0,3 + 10 digits) Zekering* (fast blow)
F600V 0,5A 31cm
  4000μA 0,1μA
  40mA 0,001mA
  400mA 0,01mA
  4A 0,0001A ± (0,75% + 10 digits) Zekering* (fast blow)
F600V 10A 31cm
  10A 0,001A
AC Amp 400μA 0,01μA ± (0,75% + 10 digits) Zekering* (fast blow)
F600V 0,5A 31cm
4000μA 0,1μA
40mA 0,001mA
400mA 0,01mA
4A 0,0001A ± (1,5% + 10 digits) Zekering* (fast blow)
F600V 10A 31cm
10A 0,001A
Ohm 400 0,01 ± (0,1% + 5 digits) 600V DC of AC Peak
4k 0,0001k
40k 0,001k
400k 0,01k
4M 0,0001M
40M 0,001M ± (0,75% + 15 digits)
Capaciteit 40nF 0,01nF ± (3,0% + 10 digits) 600V DC of AC Peak
400nF 0,1nF
4μF 0,001μF
40μF 0,01μF
400μF 0,1μF
4mF 0,001mF
10mF 0,01mF ± (5,0% + 10 digits)
Frequentie 40Hz 0,001Hz ± (0,05% + 2 digits) 600V DC of AC Peak
400Hz 0,01Hz
4kHz 0,0001kHz
40kHz 0,001kHz
400kHz 0,01kHz
4MHz 0,00001MHz
10MHz 0,001MHz
Temperatuur -40°C tot 1.350°C 1°C ± (1,5°C + 1 digit) (-20°C tot 300°C)
±3% rest van bereik
-40°F tot 2.462°F 1°F ± (3°F + 1 digit) (-4°F tot 572°F)
±3% rest van bereik
Diode test 3V Ongeveer 1,0mA maximale test stroom 600V DC of AC Peak
Continuïteit 3V <70 Ohm   600V DC of AC Peak
  In Ohms
  In Ohms
  In Ohms

Automotive functie
RPM (Revolutions Per Minute); IG (Aansluit draaden); IP (Inductie Pickup)
IG
RPM 60 tot 12.000 1 RPM ±2 RPM
Duty cycle 0,0 tot 99,9% 0,1% ±2% per kHz +0,1% (pulsbreedte >0,5mS)
Dwell 0,0 tot 356,4°
(30 tot 19999 RPM)		 0,1° Pulsbreedte >0,5mS
Pulsbreedte 0,2 tot 199,9mS
(30 tot 19999 RPM)		 0,1mS ±2% per kHz ±0,1% ±1 digit (plusbreedte >2μS)
Frequentie 1Hz tot 1999,9Hz 0,1Hz ±0,05% of reading, ±2 digits
IP
RPM 60 tot 12.000RPM 1 RPM ±2 RPM

True RMS Responding: Ja
Data Hold: Ja
Min/Max Record: Ja
Relatief mode: Ja
Rubber behuizing: Ja (standaard)
Beeldscherm LCD: Ja
Beeldscherm refresh rate: 2x per seconde
Selectie bereik: Auto/Manual
RS232: Optisch geïsoleerd
Temperatuur coëfficiënt: 0,1 x (gespecificeerde nauwkeurigheid) per °C voor temperatuur <18°C tot >28°C
Gebruikstemperatuur: 0° tot 45°C (32° tot 113°F)
Opslagtemperatuur: -40°C tot 60°C (-40° to 140°F)
Relatieve vochtigheid: 0% tot 80%: 0°C tot 35°C (32°F tot 95°F)
  0% tot 70%: 35°C tot 55°C (95°F tot 131°F)
Batterij: 9 Volt
Batterij levensduur: 100 uur Alkaline
Afmetingen: Lengte: 61 mm
  Breedte: 97 mm
  Hoogte: 203 mm
Gewicht: 680 gram met behuizing
Input categorie: CAT II 750 VAC / 1000 VDC
  CAT III 600 VAC / DC
Pollution: Degree 2
Goedkeuring: 89/336/EEC
  73/23/EEC
  EN61326:1997 + A1 + A2 : 2001
  EN61010-1:2001 Safety Standard
  CE, RoHS en WEEE
Content

ATS0 True RMS Automotive Digitale multimeter 40.000
ATS2 Adapter temperatuur probe
BF62 Aansluitkabels met krokodilbekklemmen
KH11 K-koppel hittebesten snoer -40/510
Inductive Pick-up
Rubberen behuizing
GB10 Gebruiksaanwijzing

Optie

CU03 Cursus koper infrastructuur 2 dagen
JC20 Jaarlijkse calibratie multimeter
KO10 Instrumentkoffer medium (105 mm)

Prijs
361,79 € (299,00 € excl VAT) each
