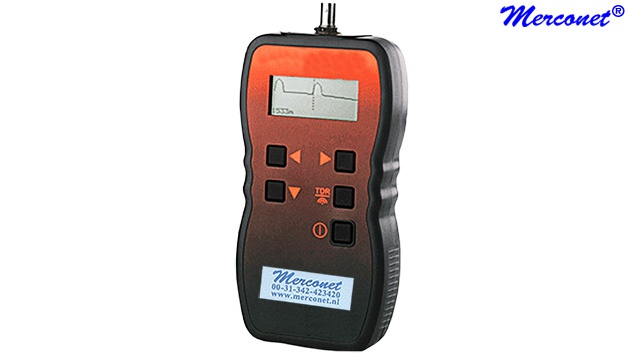

GT21 3km Grafische TDR

Kenmerk

• Meet lengte tot een open einde, gesloten einde, aftakking, breuk of kortsluiting
• Grafisch LCD-scherm
• Automatische schaalaanpassing
• Eénhandsbediening
• Kabelloop tot 3.000 meter
• Geeft aantal aftakkingen aan
• Beschikt over een generator voor aderzoeken

Specificatie

Length:	3km
Impedance:	50, 75 & 100 Ω
Ranges Meters Kilometers:	Ranges @ Vp=70% 180, 360, 720, 1440 & 2880m
Range step:	5
Accuracy:	2.5%
Resolution:	Approximately 1% of range
Range selection:	Automatic
Sensitivity:	Min. 3 pixel return at 2km (6 kft)
Output Pulse Width:	25ns min. 1.6us max.
NVP VoP Velocity Factor:	Adjustable from 20% to 99%
Scan Rate:	5 scans per second
Output Pulse:	5 volts peak to peak. Into open circuit
Tone Generator:	810 - 1100Hz
Connector:	BNC
Display:	32 x 100 pixel
Backlight:	No
Battery Life:	7.5 hours continuous scanning
Power Supply:	6 volts 4 x 1.5 AA Alkaline cells
Power Down:	3 Minutes
Operating Temperature:	0 / 40 °C
Storage Temperature:	-20 / 70 °C
Dimensions:	165 x 90 x 37 mm
Weight:	350 grams
Standards:	IEC61010-1
	EN60950
	ISO9001
EMC:	BS/EN61326-1
Water/Dust Proof:	IP54
Goedkeuring:	CE, RoHS en WEEE



Content

- Main unit
- AJJ5 BNC m naar krokodilbek GT21/GT22
- AJJ4 Tas ACE0/ACE1/ACE2/GT21/GT22
- Engels gebruiksaanwijzing

Optie

- CU03 Cursus analoge telefonie en ondergrondse netwerken
- KO10 Instrumentkoffer medium (105 mm)
- ON80 Ontvanger 9001
