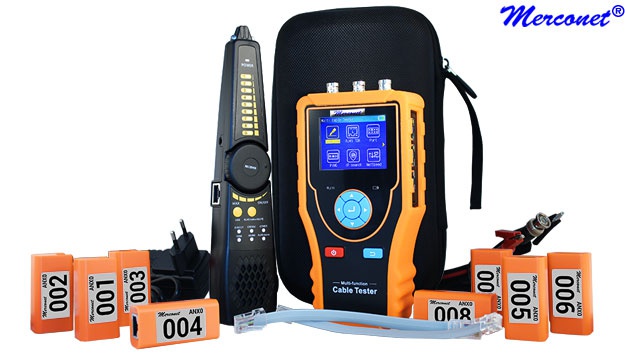

LS20 UTP STP & TCP IP tester met TDR 1-8 remote

De Combi Netwerktester LS20 voor Cat 3-8 bekabeling en actieve TCP/IP netwerken. Deze toolbox is de oplossing bij het Installeren, Testen en Repareren van netwerk bekabeling. Snelle Pass/Fail testen met status indicatie aan beider zijde of tot 255 aansluitingen installeren en opleveren door 1 persoon. Uitgebreide overzichtelijk menu’s voor kabelfouten met fail locatie Near end Far end of MID,  demping en TDR voor exacte fout locatie. TCP/IP testen voor het actieve netwerk zoals Packet Load, Time, Continu Ping LAN & WAN en Trace. De 1,2 Km TDR meet lengtes van CAT, Elektra en Coax. Verder een Kabelzoeker, Switch Flash, PoE test Pin en Voltage en Camera metingen.
Wilt u meer informatie, neem contact met ons op.
Inzetbaar voor:
Passief netwerk
- Aderzoeken
- Bedradingtester 1-8 en Afscherming
- Lengtemeter per paar Kortgesloten & Open
- Demping per paar dB
- Patchkabel
- Split pair test
- Dataherkenner Aansluitingzoeker
- Werkpleknummering (Met loopback & werkplekadapter)
- Werkplekidentificatie
- Far end & Near end fail
Actief netwerk
- Dataherkenner
- PoE indicatie
- Switch test 100mb 1GB
- IP Ping tester Pakket TX RX controle
- Switch LED flash
- Continue test
- Speed en duplex Gigabit Ethernet
- Zaklantaarn
- Netwerk scanner 255 adres range
- Uw klant en U krijgen geen virussen

Bestemd:
Voor de werkzaamheden aan Passieve en Actieve bekabeling bij:
- TCP/IP analyse
- LAN & WAN
- Industriële automatisering
- Computer
- Bedrijven
- Offshore
- MKB
- Data centers
- Aanleggen van bekabeling
- Installatie netwerk
- Onderhoud
- Reparatie
- Systeembeheer
- Testen voor certificeren
- Ethernet
- Telecom

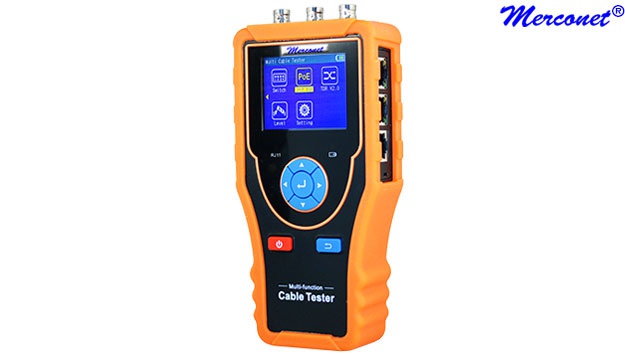

“ANX4 Main-unit” “ANX5 Ontvanger-remote” “ANX0 Remotes 1-255”

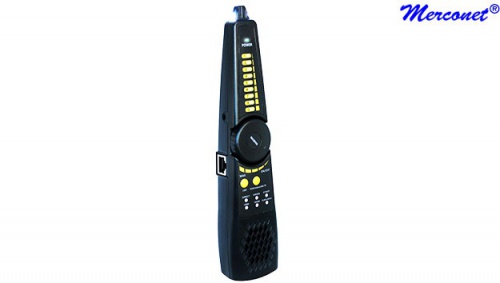

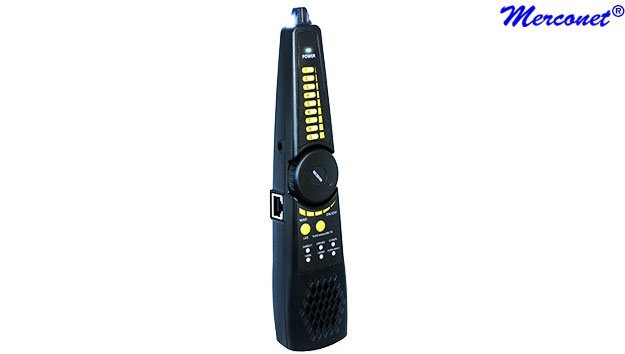

• Kabelzoeken ANX4/ANX5:
  - STP/UTP, Analoge telecom & Coax
  - 4 aansluitingen: RJ11, RJ45, Coax, Krokodilbekklem
  - Modulatie keuze: afgeschermd & onafgeschermd
  - Visuele sterkte weergave LED 1-8
  - Auditieve luide weergave
  - Volume regeling
  - Audio mute & continu mute
  - Geïsoleerde punt kortsluiting
  - 3,5 mm koptelefoon aansluiting
  - Power LED

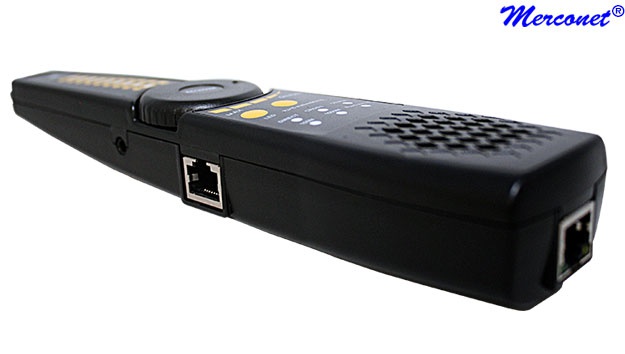

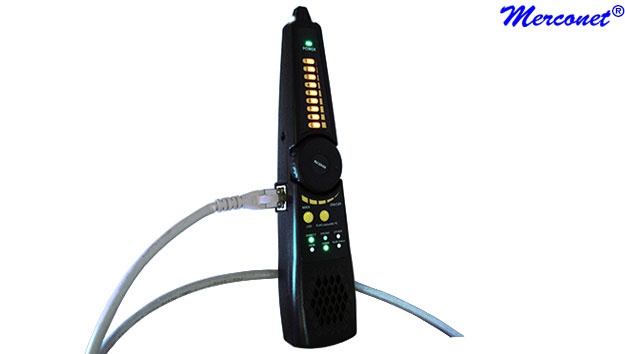

• ANX5 extra functies:
  - Switch indicatie
  - 100 of 1000Mb switch
  - PoE
  - PoE pinnen
  - 2x witte LED zaklantaarn

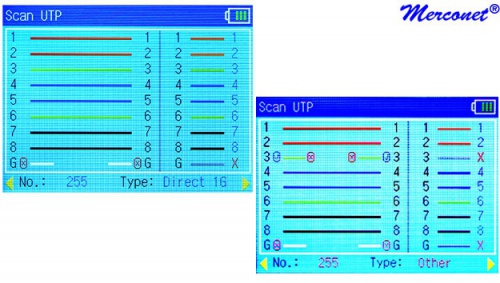

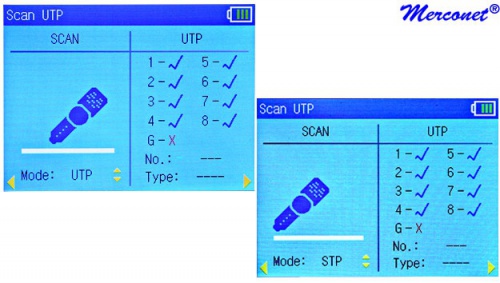

• 3 menu's CAT 1-8 kabel test UTP/STP:
  - Menu 1 Fast Pass/Fail:
     A. Aan beider zijde wordt getoond
     B. Pass test
     C. Direct/Cross/Other
     D. RJ45 connected indicatie
     E. Fail indicatie
     F. ID nummer 1-255
     G. Direct/Cross/Fail
     H. Kortgesloten aderparen
  - Menu 2 UTP/STP lengte & demping:

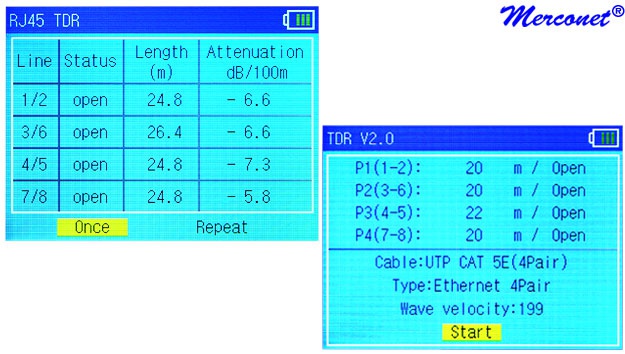

     A. TDR:
         1. Open
         2. Kortgesloten
         3. Lengte per paar
         4. Demping per paar (-dB)
         5. Repeat test (niet continu storing)

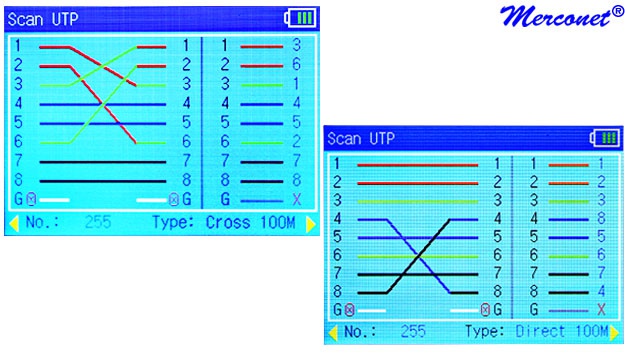

     B. ANX4 gedetailleerde pin connectie:
         1. Pinning 1-8 naaar 1-8
         2. Continuïteit 1-8 naar 1-8
         3. Direct Cross pin connecties
         4. Afscherming continuïteit

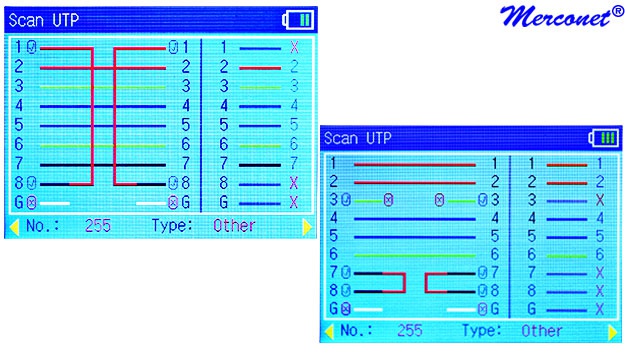

     C. ANX4 Fail:
         1. Fail pin connecties 1-8 naar 1-8
         2. Fail afscherming connectie 1-8
         3. Fail 1 meter near end
         4. Fail 1 meter far end
         5. Fail ergens (ga naar menu TDR)
         6. Fail Other niet standaard pinning

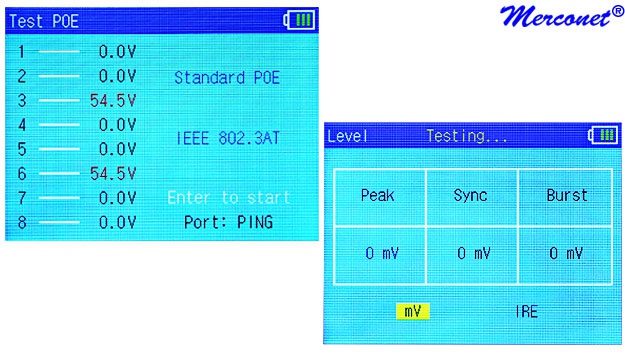

     D. ANX4 extra functies:
         1. Kortsluiting paren
         2. Kortsluiting aders
         3. PoE
         4. Voltage per pin
         5. Standaard PoE
         6. Niet standaard PoE
         7. 24 en 48 Volt
         8. IEEE 802.3AT
     E. ANX4/ANX5 extra functies:
         1. Kortsluiting paren
         2. Kortsluiting aders
         3. Kortsluiting 1 meter near end
         4. Kortsluiting 1 meter far end
         5. Fail ergens (ga naar menu TDR)

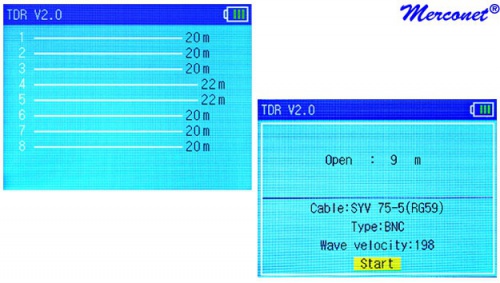

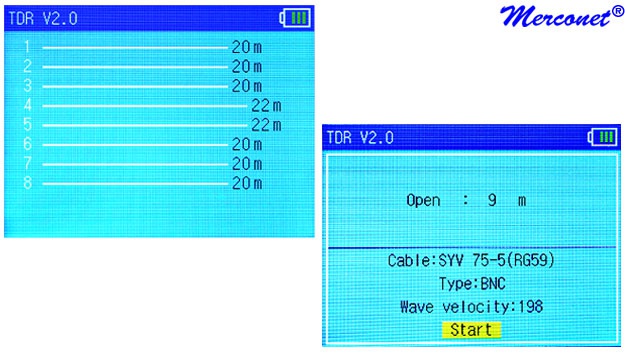

  - Menu 3 TDR:
     A. Lengte 1200 meter
     B. Open
     C. Kortgesloten
     D. Lengte tot breuk
     E. Totale kabel lengte

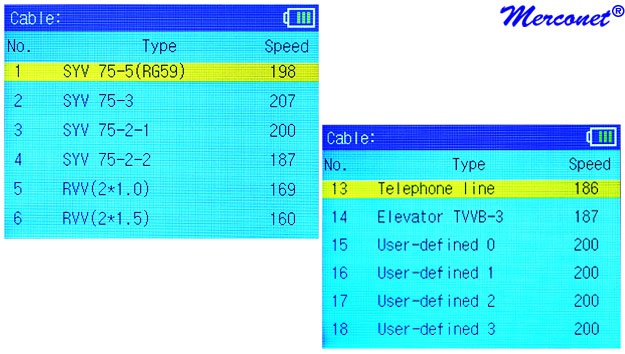

     F. 14 Vaste geheugens:
         1. CAT 1-8
         2. Elektra
         3. Multikabel
         4. Coax
  - 4 Vrij programmeerbare geheugens

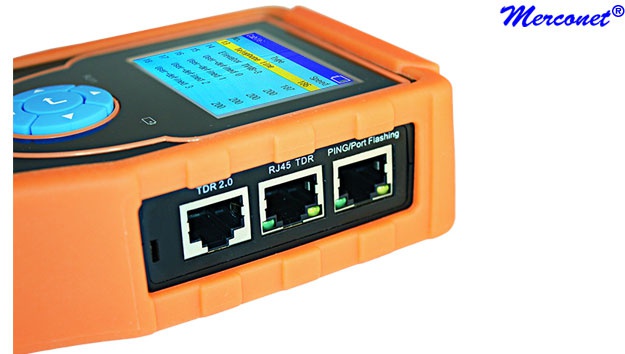

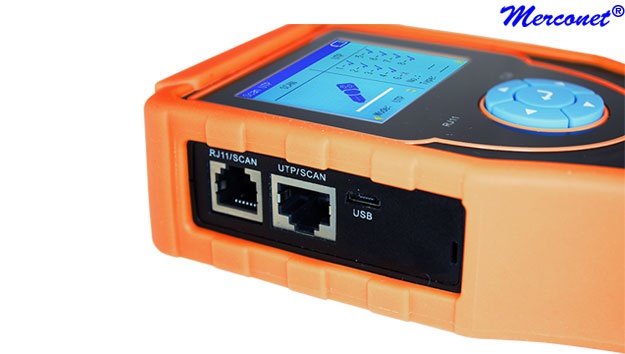

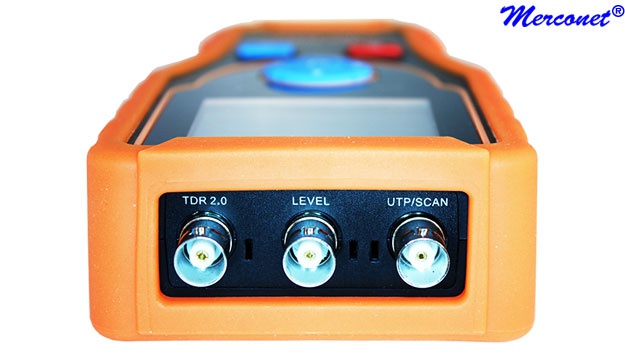

  - Connectors
     A. RJ45
     B. RJ11
     C. BNC
     D. Krokodilbekklemmen (kabel)

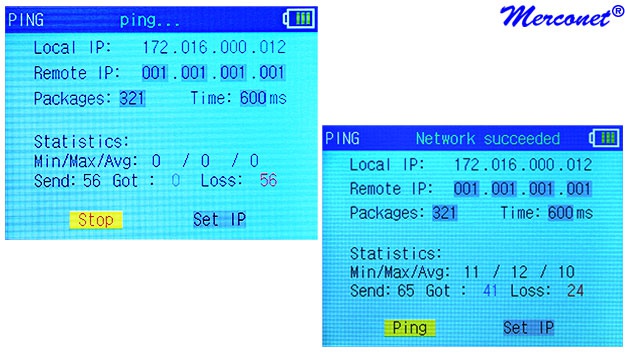

• TCP/IP Network load, tester & monitor:
  - PING
  - Netmask
  - Gateway
  - Destination IP LAN & WAN
  - Network load instelbaar
     A. RJ45
     B. RJ11
• Packages 1 tot 999
• Tijd 1 tot 999 ms
  - Statistiek
     A. Aantal verzonden pakketten
     B. Aantal ontvangen pakketten
     C. Aantal verloren pakketten
     D. Tijd minimaal in ms
     E. Tijd maximaal in ms
     F. Tijd gemiddeld in ms

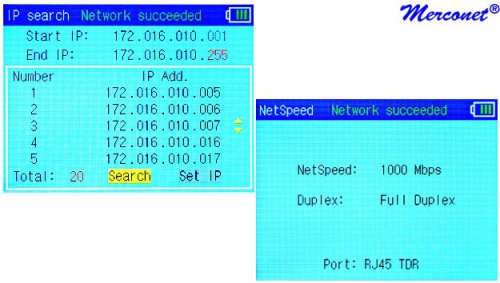

• IP Search:
  - IP range 255
  - IP set voor range
• NetSpeed:
  - Speed test LAN & WAN
  - 10, 100 en 1000Mbps
  - Half duplex
  - Full duplex

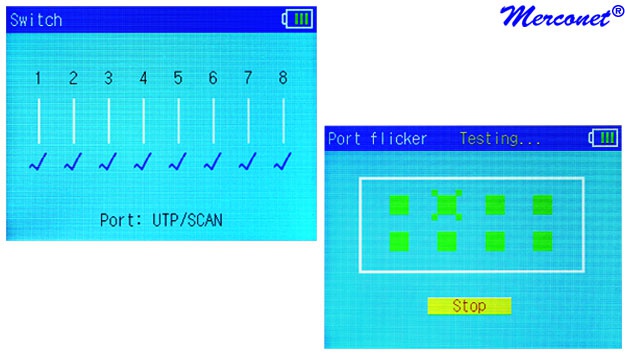

• ANX4 Switch:
  - Poort flash LED indicatie
  - Switch indicatie
  - 100 of 1000Mb switch
• Analoge telefonie:
  - Indicatie analoge telefoon
  - On-hook
  - Off-hook
  - Pin polariteit
  - 24 Volt interne lijn
  - 48 Volt externe lijn
• Video Level meter:
  - Piek niveau
  - Synchronisatie niveau
  - Burst niveau
  - NTSC
  - PAL
  - IRE
  - mV
• Settings:
  - Auto off 10-120 minuten
  - Taal
  - Brightness
