OL78 Test Set CATV OZ56/OM32



Bestel
The add to cart button will appear once you select the values above
Detail

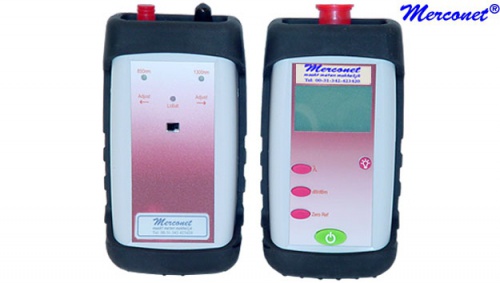

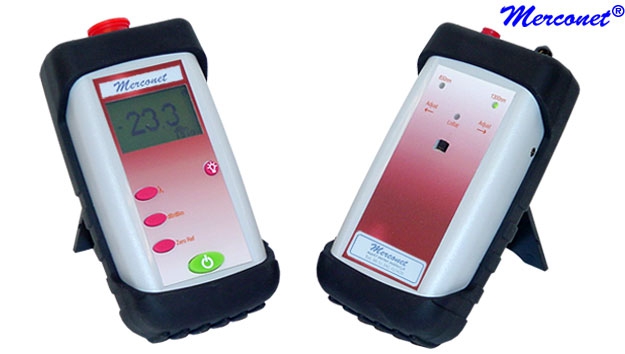

Deze test set biedt de installateur een complete oplossing voor het testen, onderhouden, repareren en documenteren van optische fiber systemen. Met deze set worden alle parameters van optische fiber netwerken getest. Dit zijn het uitgangsvermogen van de fiber, het gekoppeld vermogen van de zender en het verlies in een fiber. Deze testset bevat de volgende producten:
OZ56
De zender kan gebruikt worden bij single-mode fiber optische kabels in de grond. De connector kan aan ieder netwerk worden aangepast door het gebruik van verloopkabels of verloopadapters. Dit apparaat is eenvoudig te bedienen met een golflengte/uit-schakelaar, wat de golflengte selecteert of de zender uitschakelt. Er is ook een schakelaar waarmee CW of 2 kHz voor de golflengte wordt geselecteerd.
De zender is geschikt voor het uitvoeren van insertion loss metingen van fiber optic verbindingen wanneer deze wordt gebruikt in combinatie met een ontvanger. Bij het testen van verbindingen in de grond of in gebouwen is de zender het perfecte gereedschap, naast de ontvanger die daarbij ook wordt gebruikt. De uitgang is gestabiliseerd waardoor nauwkeurige testresultaten worden verkregen volgens de TIA/EIA standaarden. Het vermogen van de golflengten is individueel instelbaar met een stelschroef voor een variabele verzwakking of om het vermogen te verminderen. Hierdoor gaat de batterij langer mee als een hoog optisch vermogen niet noodzakelijk is voor de test of kan het vermogen juist verhoogd worden bij lange aansluitingen. De zender wordt geleverd in een stevige rubberen behuizing.
OM32
De ontvanger is ontworpen voor optische fiber systemen met een hoog vermogen en voor CATV toepassingen. De ontvanger heeft een hoog vermogen Germanium detector. De ontvanger meet optisch vermogen, verlies (attenuation) en optisch return loss. De ontvanger is gecalibreerd voor golflengten van industrie standaarden (NIST traceerbaar). De nul referentie functie is ideaal voor het testen van optische fiber kabels in dB, de referentiewaarde wordt opgeslagen in de ontvanger. Een universele 2,5 mm adapter met schroefdraad wordt meegeleverd, andere adapters zijn optioneel leverbaar. Dankzij de achtergrondverlichting zijn de meetwaarden altijd goed zichtbaar. De ontvanger wordt geleverd in een stevige rubberen behuizing.

Kenmerk
Specificatie
OZ56 Specifications
Toepassingen: Kabels in de grond en single-mode
Connector: ST
Gecalibreerde golflengte (λ): 1310 nm en 1550 nm
Center peek golflengte: +/- 5 nm
Uitgang: Laser
Gemoduleerde frequenties: 2 kHz/CW (Continuous Wave)
Stabiliteit, 1 uur: Minder dan 0,1 dB
Vermogen: >-8 dBm, individueel instelbaar met stelschroef
Bediening: Schuifschakelaars
Batterij indicator: Ja
Stevige rubberen behuizing: Ja
Gebruikstemperatuur: -10°C tot +50°C (45% relatieve luchtvochtigheid)
Opslagtemperatuur: -20°C tot +60°C (75% relatieve luchtvochtigheid)
Voeding: 2 AA batterijen of AC netvoedingsadapter
Afmetingen: L: 125 mm; B: 70 mm; H: 30 mm
Gewicht: 180 gram

OM32 Specifications
Toepassingen: Single-mode, lange golflengten en CATV
Connectors: ST, SC, FC
Gecalibreerde golflengte (λ): 850nm, 1300nm, 1310nm, 1490nm, 1550nm en 1625nm
Dynamisch bereik: +20 dBm tot -50 dBm
Detector soort: Hoog vermogen Germanium in modulaire behuizing
Adapter opties: Zie opties lijst
Nauwkeurigheid (bij 25°C, -20,0 dBm): +/- 0,25 dB
Meeteenheden: dBm (absoluut) - dB (relatief)
Resolutie: 0,1 dB
Bediening: 5 knoppen
Knoppen: Aan/uit, achtergrondverlichting, λ, dB-dBm, nul referentie
Batterij indicator: Ja
Scherm: Grafisch LCD scherm met achtergrondverlichting
Automatische uitschakelfunctie: Ja
Stevige rubberen behuizing: Ja
Voorbeeld uitleg testen: Ja
Gebruikstemperatuur: -10°C tot +50°C (45% relatieve luchtvochtigheid)
Opslagtemperatuur: -20°C tot +60°C (75% relatieve luchtvochtigheid)
Voeding: 2 AA batterijen of AC netvoedingsadapter
Afmetingen: L: 125 mm; B: 70 mm; H: 30 mm
Gewicht: 230 gram
Goedkeuring: CE, RoHS en WEEE

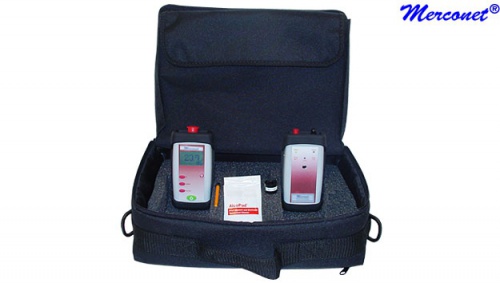

Content
- OM32 Ontvanger ST/SC/FC
- OZ56 Zender ST

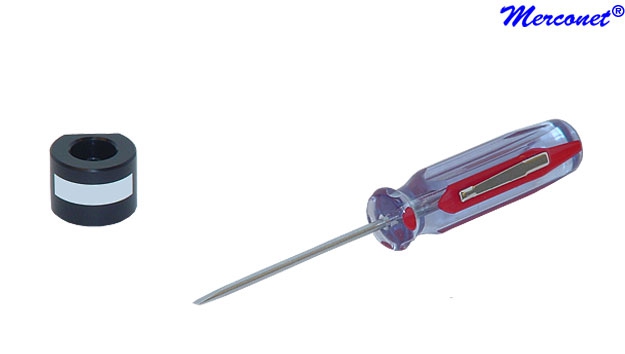

- OA24 FC/SC/ST adapter
- TT01 Instel schroevendraaier
- OB05 Alcohol schoonmaak doekjes
- AAI6 Certificatie calibratie zender
- CC01 Certificatie calibratie ontvanger
- GB10 Gebruiksaanwijzing
Optie
- AAI6 Certificatie calibratie zender
- CC01 Certificatie calibratie ontvanger
- CU85 Glasvezel cursus

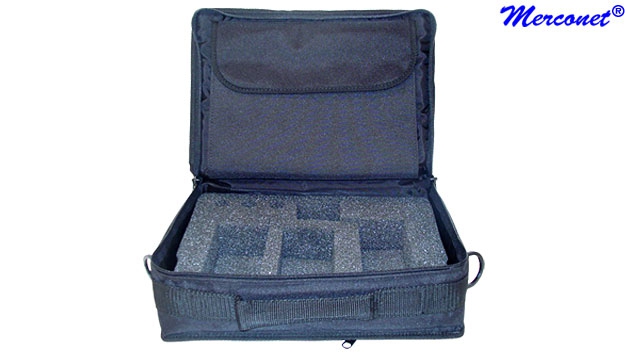

- KO15 Instrumentkoffer medium (157 mm)
- OA20 ST/AT&T adapter
- OA21 FC adapter
- OA22 SC adapter
- OA23 Lucent LC adapter
- OA24 FC/SC/ST adapter
- OA25 HFBR 4516 Dual Plastic adapter
- OA26 AMP Optimate adapter
- OA27 AMP Optimate DNP adapter
- OA28 AMP (J) Plastic Connector adapter
- OA29 SMA FSMA adapter
- OA30 H-P HFBR 4501 adapter
- OA31 H-P HFBR 4503/4532 adapter
- OA32 H-P HFBR 4506/4531 adapter
- OA33 Biconic LBLB adapter
- OA34 Biconic LA1A adapter
- OA35 F705-017-000 adapter
- OA36 Dia GSF-3/HMS3 adapter
- OA37 NEC D4 adapter
- OA38 Hughes Contact adapter
- OA39 Hughes Pin4569994-126 FOOOH adapter
- OA40 Sumi Mini BNC adapter
- OA41 Radial Optoball adapter
- OA42 Radial VFO 710 adapter
- OA43 S/LWL (DIN 4255) adapter
- OA44 AT&T Rotary spl adapter
- OA45 FDDI Duplex adapter
- OA46 3M Bayonet Bicon adapter
- OA47 Amphenol MFM adapter
- OA48 MTRJ Connector adapter
- OA49 38999 Female adapter
- OA50 38999 Male adapter
- OA51 TELLAB/MOLEX adapter
- OA52 IBM ESCON adapter
- OA53 Diamond E2000 adapter
- OA54 Siemens SV400 Series adapter
- OA55 Toshiba FO7Duplex POF adapter
- OA56 Toshiba TOCP155 TOSLINK POF adapter
- OA57 Panduit Opti-jack adapter
- OA58 3M Volition VF-45 adapter
- OA59 LC/MU Uni adapter
