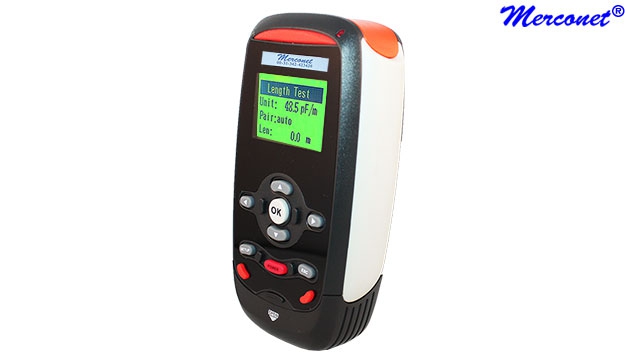

LS19 Netwerktester en monitor

Deze is opgevolgd door de LS20.

Bekabeling is het fundament van informatie en communicatie systemen. Bij niet optimaal functioneren leidt dit tot hoge kosten in de bedrijfsvoering. De LS19 voorkomt en of reduceert dit risico. Deze complete set heeft twaalf apparaten met elk een eigen toepassingsgebied die veel tijd en dus geld besparen.
Wilt u meer informatie, neem contact met ons op.
Bestemd:
Voor de werkzaamheden aan passieve en actieve bekabeling bij:
- Telecom
- Industriële automatisering
- Computer
- Bedrijven
- Offshore
- MKB
- Data centers
- Aanleggen van bekabeling
- Installatie netwerk
- Onderhoud
- Reparatie
- Systeembeheer
- Testen voor certificeren
- Bijbehorende taken Toepasbaar bij IP gerelateerde werkzaamheden.
Inzetbaar:
De uitgebreide LS19 is inzetbaar op het passieve en actieve netwerken.
Passieve netwerk:
- Aderzoeker
- Bedradingtester
- Lengtemeter
- 1-8 en afscherming tester
- Patchkabel
- Split pair test
- Dataherkenner
- Werkpleknummering (Met loopback & werkplekadapter)
- Werkplekidentificatie
- Aansluitingzoeker
Actief netwerk:
- Dataherkenner
- PoE indicatie
- Mapping IP MAC adressen
- IP Ping tester Pakket TX RX controle
- DHCP Gateway
- Continue test
- Speed en duplex Gigabit Ethernet
- Switch LED flash
- Netwerk scanner 250 devices geheugen
- Uw klant en U krijgen geen virussen
Voor een omschrijving per functie, zie Info
Wat levert de LS19 op:
De alles in één oplossing voor:
- Het efficiënt uitvoeren van werkzaamheden, dit bespaart kosten.
- Het voorkomen en oplossen van storingen. Algemeen:
De LS19 voert de eerstelijns testen uit. Hiermee worden alle essentiële routinematige en functionele metingen op zowel actief en passief netwerk uitgevoerd. Door de combinatie van meerdere meetapparaten in één is de LS19 hiervoor een uitermate geschikt product. De tweedelijns testen worden uitgevoerd door de certificatietester. Door te starten met eerstelijns testen tijdens het installeren van het netwerk wordt veel tijd en kosten bespaard bij het certificeren.

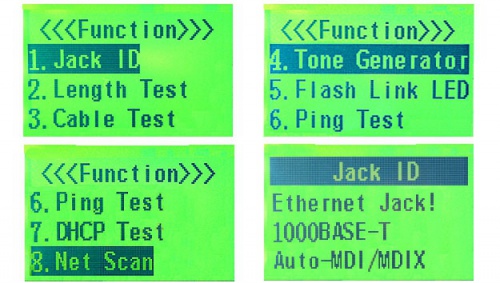

• De LS19 twaalf in één:
  Passief netwerk:
  - Zoeken van aders
  - Controleren bedradingsvolgorde van de aansluiting
  - Meten van de kabellengte en/of afstand tot fout
  - 1-8 en shielded aders tester
  - Patchkabels
  - Split pair
  - Nummeren werkplek (Met loopback 2 tot 7 & werkplekadapter) op hub en switch
  - Werkplekidentificatie op hub & switch
  Actief netwerk:
  - Identificatie van data op onbekende aansluitingen
  - Lokaliseren van een Ethernet poort
  - Pingen naar apparaten op het netwerk met en zonder DHCP
  - Netwerkscanner: IP/MAC adres
  - Indicatie van PoE
• Ingebouwde toongenerator compatibel met al onze aderzoeker sets
• Duidelijk afleesbaar LCD-scherm
• Automatische uitschakeling bij geen gebruik
• Met één hand bedienbaar

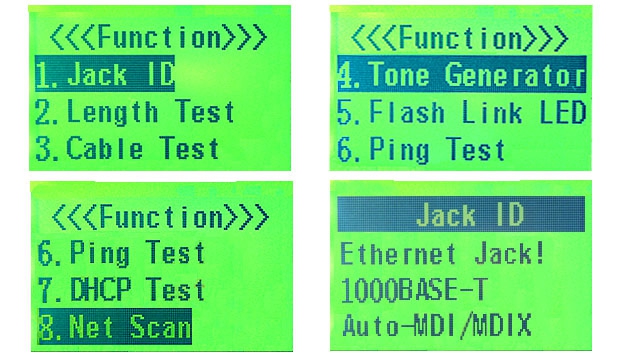

Dataherkenner:
Bij aansluitingen waarvan niet bekend is welk protocol actief is, geeft de dataherkenner functie op het display weer of POTS, Ethernet, ISDN/PoE of geen protocol actief is.

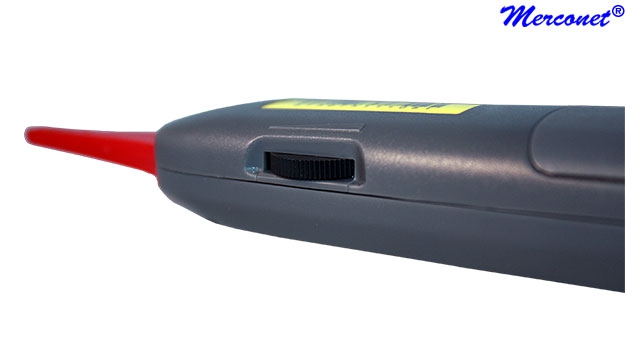

Aderzoeker:
Indien in het gebouw onafgewerkte bekabeling met of zonder patchpanelen en aansluitdozen aanwezig is, beschikt de LS19 over een generator die verschillende tonen naar keuze kan genereren op één ader, een aderpaar of alle aders te gelijk. Hiermee kunnen kabels en aansluitingen worden gevonden zonder te strippen, aan te sluiten en of contact te maken. Dit signaal kan ontvangen worden met de ontvanger.
Lengtemeter:

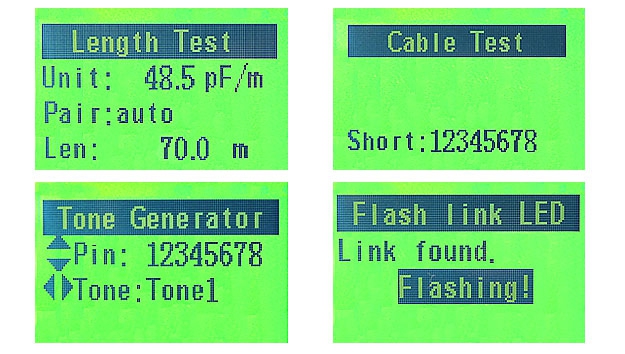

Hiermee wordt de lengte tot een open einde bepaald. De lengte wordt gemeten door middel van het capaciteit principe met een bereik van 457 meter. Hierbij wordt een waarde ingesteld, waardoor de kabellengte nauwkeurig wordt gemeten. Deze waarde kan uit een tabel worden gehaald, maar kan ook zelf worden bepaald met een bekende kabellengte. Tevens worden de afzonderlijke aderparen gemeten. Zowel channel als permanent link metingen zijn mogelijk. De maximale channel link voor Cat. 6 is 90 meter.
Werkpleknummering (Met loopback & werkplekadapter):
Voor netwerken die volledig gemonteerd en of aangesloten zijn, maar waar de werkpleknummering incorrect is of ontbreekt, kan de LS19 8 aansluitingen tegelijkertijd herkennen.
1-8 en afscherming tester:
Hierdoor wordt gecontroleerd of de acht aders en of de afscherming die zich in een kabel of shielded kabel bevinden goed zijn aangesloten. Meerdere verwisselingen worden gelijktijdig gemeten en worden overzichtelijk op het display getoond. Ook wordt er getoond of de afscherming correct is aangesloten.
Split pair test:
Controleert of de vier paren die in een kabel aanwezig zijn, goed op elkaar zijn aangesloten.
Het voorkomt split pair fouten die data timing errors maken op het netwerk.
Patchkabels:
Een veel voorkomende fout is het niet controleren van patchkabels die nieuw uit de doos komen bij geleverde apparatuur. De LS19 maakt deze controle mogelijk. Een tweede fout op patchkabels ontstaat doordat de totale lengte (Channel Link) het maximum overschrijdt wat zorgt voor timing errors en CRC fouten.
Aansluitingzoeker:

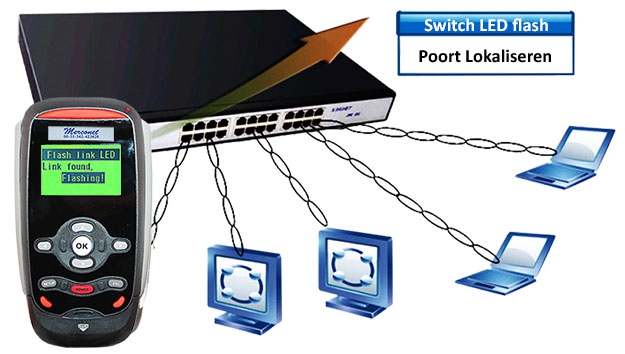

Op een netwerk waar Ethernet al actief is, kan de LS19 de LED’s van een hub of switch laten knipperen met een herkenbaar patroon.

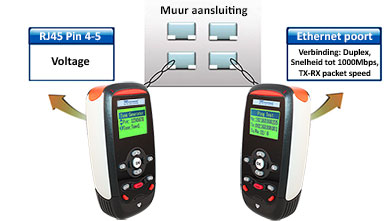

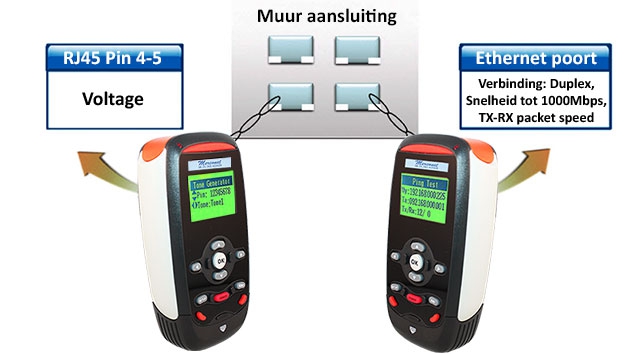

PoE:
Dit instrument detecteert PoE. Voor VoIP apparatuur is er een voedingspanning nodig op de Ethernet bekabeling.

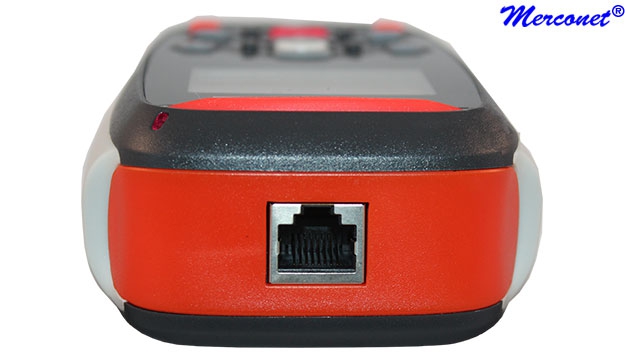

IP Ping:

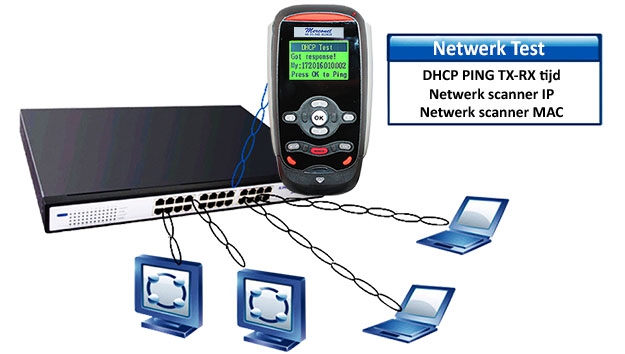

Door de ping en responstijden wordt er getest of een verbinding met apparaten en of het internet mogelijk is. Er kan gecontroleerd worden of er verbindingen gemaakt kunnen worden naar hub's, werkstations, modems, servers, routers, DNS en switches. De LS19 toont DHCP informatie en meet ook de snelheid (Rx & Tx).
Netwerkscanner:
Met de netwerkscanner wordt het IP en MAC adres van alle actieve apparaten op het netwerk weergegeven. Hierdoor is direct te zien hoeveel actieve apparaten op het netwerk aanwezig zijn.

{tab Voorbeeld|gray}

Praktijk voorbeelden:

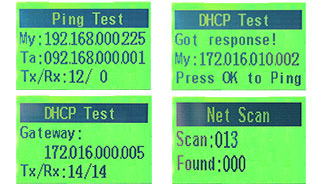

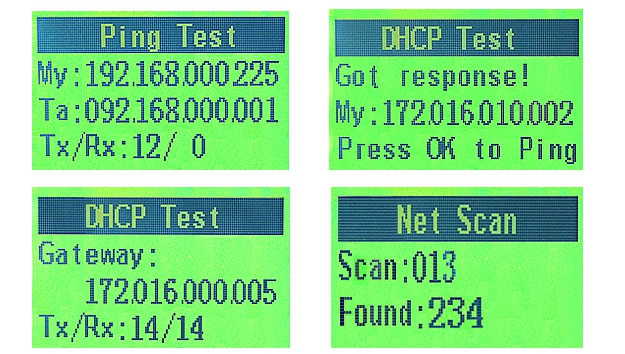

Ik gebruik dit apparaat als mijn collega aangeeft dat zijn PC het niet doet. De patch kabel van zijn PC wordt aangesloten op de tester. Als er Ethernet op het display komt, kies ik Ping en kijk of de TX en RX pakketten die worden verzonden en ontvangen gelijk zijn. Werkt dit dan ga ik zijn PC controleren. Al er geen netwerk response komt dan meet ik de lengte. Bij een lengte van 3 meter sluit ik zijn patchkabel weer aan op de muuraansluiting. Verschijnt er een lengte in overeenstemming met het patchpaneel, controleer dan of de switch is aangesloten.


Voor onze training ruimte installeerden wij nieuwe PC's na het aanleggen van de bekabeling werden de werkplekadapters aangesloten en getest of de bekabeling goed was. Hierna werd de server aangesloten. Gecontroleerd werd of de ping pakketten goed werden verzonden en ontvangen. En of er contact was met de DHCP server. De gateway naar internet was geblokkeerd. Door de continue test zie je direct bij het veranderen van de router instellingen wanneer er contact is met internet.

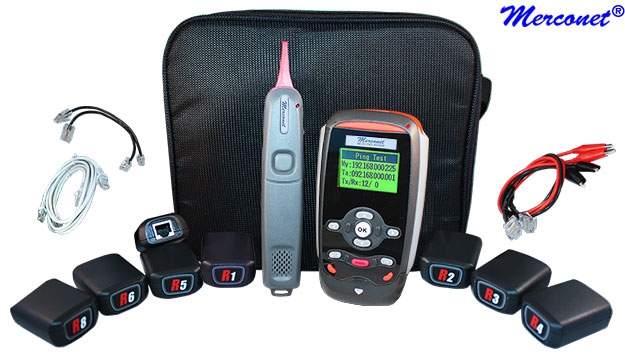

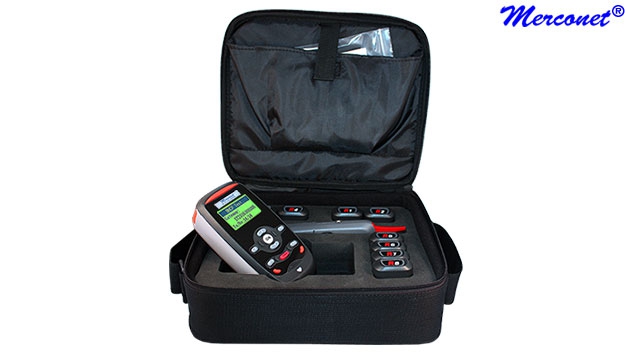

LS19 Netwerktester en monitor

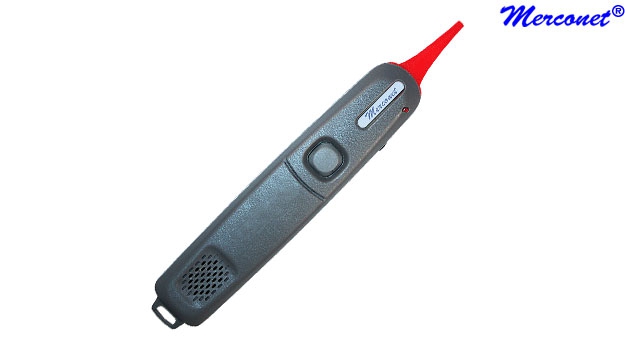

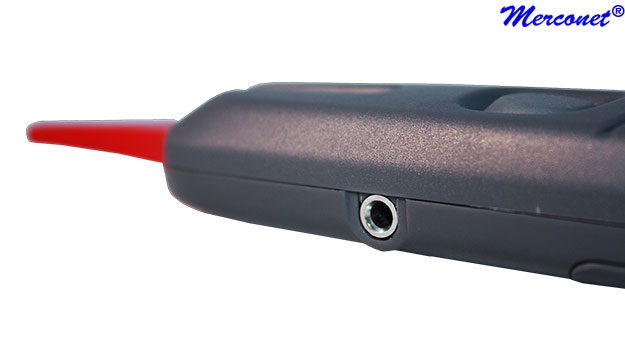

ADZ4 Ontvanger LS11/LS16/LS19

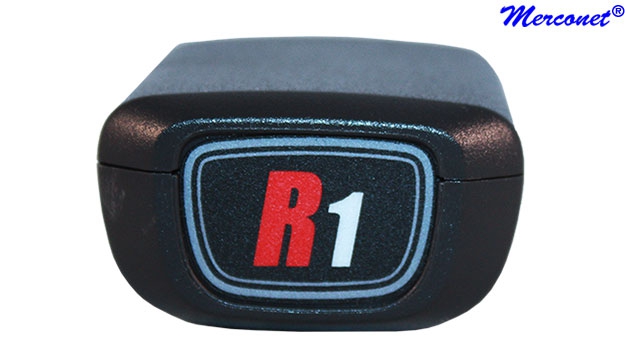

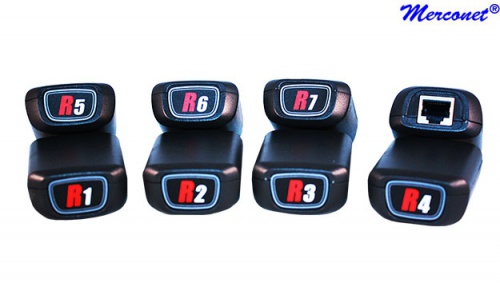

ADZ3 Loopback & werkplekadapter 1 LS11/LS116/LS19

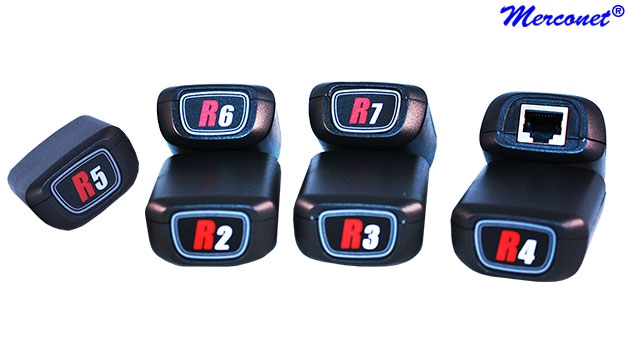

ADZ2 Loopback & werkplekadapter 2 tot 8 LS11/LS16/LS19
