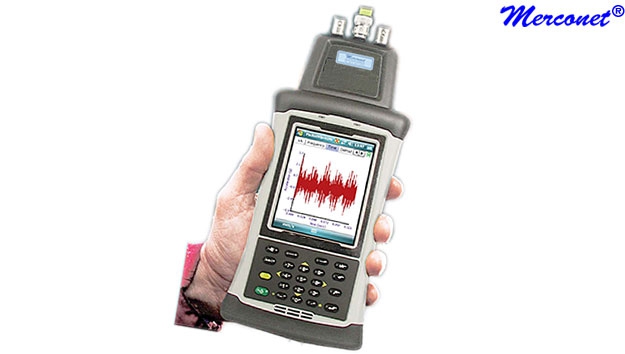

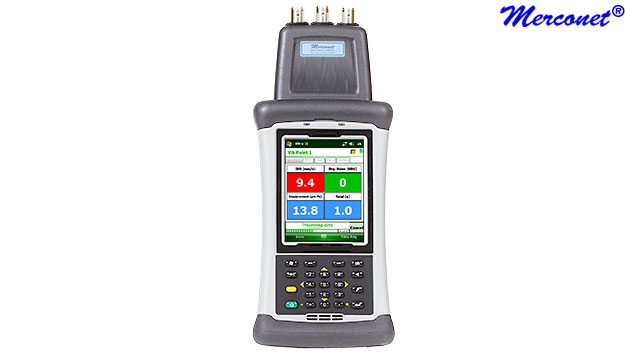

AIN0 Vibratie tester & balancer

Kenmerk

• Een nauwkeurige analyse van het te verwachten tijds moment van de fout
• CBM (Condition Based Monitoring) geeft slijtage aan - Balanceren:
• Balanceren:
  - Balanceren 1 vlak (Single Plane)
  - Dynamisch balanceren 2 vlak (Dual plane) externe acceleratiemeter (Optie)
  - Wizard voor assistentie bij het balanceren
  - Balanceren met vector display waar direct de fase hoek getoond wordt
  - Balanceer wizard voor gewichts bepaling, delen, boor diepte (gewichts vermindering), rol weerstand en snelheids meting enz.
  - Balanceer gewichten worden automatisch gesplitst voor de beste positionering en vaste gewichten worden automatisch opgenomen.
• Selecteerbare gedefinieerde envelope filters en demodulatie
• 3 kanaals parallelle datalogger

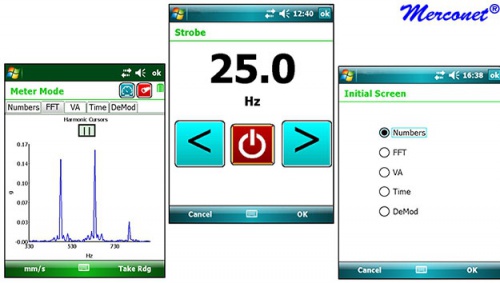

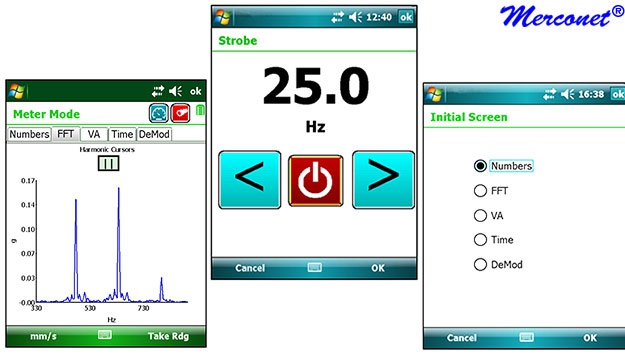

• Een hoge Resolutie (0.2Hz) over het frequentie spectrum van 2Hz tot 10kHz

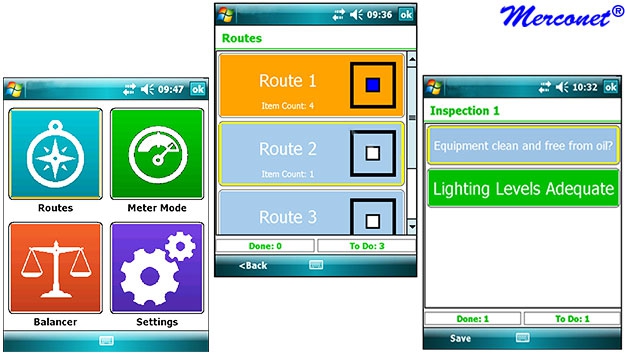

• Management en fout analyse software
• Bewaar, analiseer en rapporteer over: vibratie, smering en proces parameters zoals olie druk, vet hoeveelheid, temperatuur, draaiuren enz.

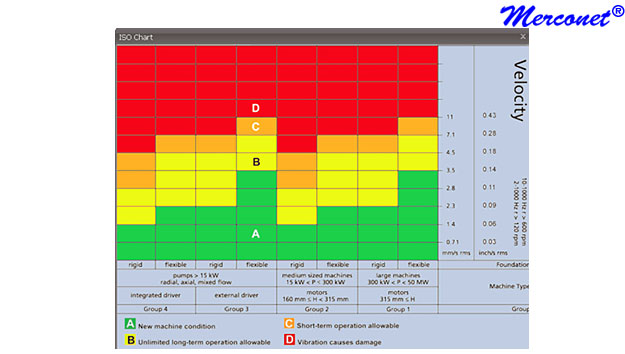

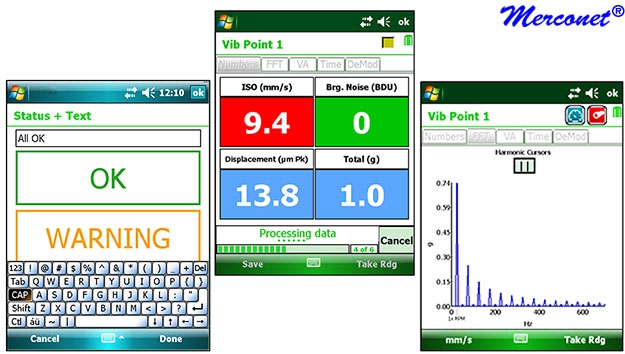

• Waarschuwing met duidelijke kleuren op het scherm
• Trend diagrammen tonen direct aan wanneer er een fout optreedt
• Met netwerk software is de data overall en altijd bereikbaar (Optie)
• Data kan naar iedereen gestuurd worden voor verdere analyse
• Machine en fabrieks installatie overzicht is essentieel voor kosten beheersing, down time minimalisatie en veiligheid!
• RFID tags herkenning van meetpunten (optie)

Info

Info Vibratie tester I

Info Vibratie tester II

Specificatie

Frequentie bereik:	2 Hz tot 1 kHz
	2 Hz tot 10 kHz
Resolutie:	tot 0,02 Hz
	400, 800, 1600, 3200, 6400, 12800, 25.600 of 51.200 lijnen FFT
Amplitude weergave:	Acceleratie in g
Acceleratie:	mm per seconde (mm/s) en inches per seconde (inch/s) (Velocity in mm/s (or inches/s))
Lager ruis:	BDU (Bearing Damage Units)
Uitlijning:	Microns/Mils

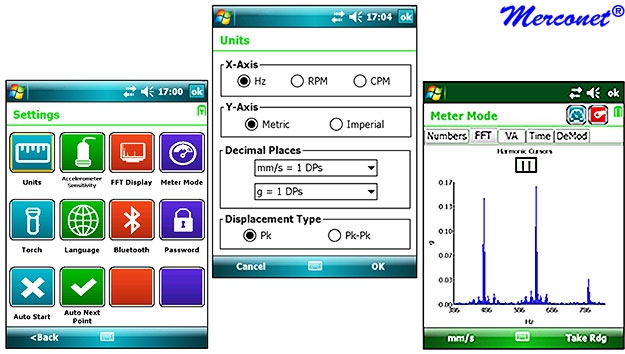

Frequentie weergave:	Hertz (Hz), RPM or CPM
Dynamisch bereik:	96 dB
Met standaard accelaratie meter:	+/- 50g tot +/- 0,001g

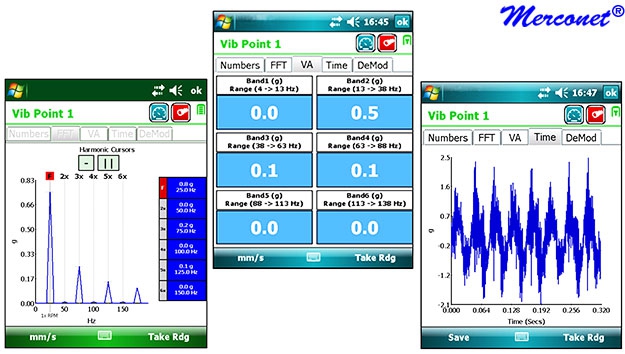

Automatische VA banden:	Ja

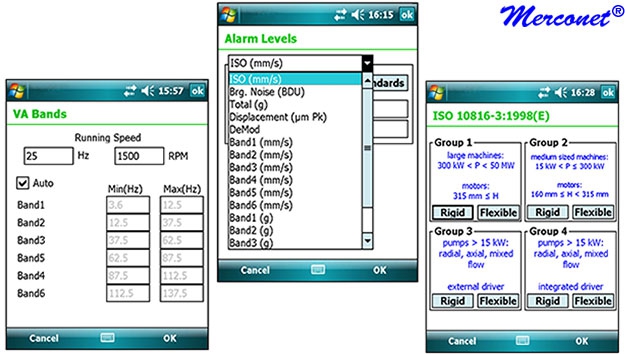

VA diagnostiek banden: (RPM = draai snelheid) (Auto set up of VA diagnostic bands)	Instabiliteit, onbalans, fout uitlijning & losse onderdelen

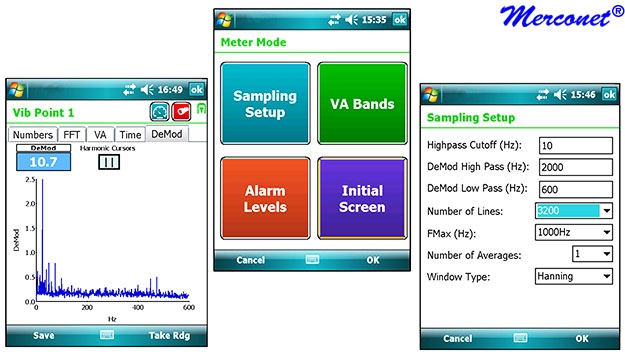

Envelope demodulation filters:	Selecteerbare high pass en low pass filters cut off frequencies
IEPE acceleratiemeter interface:	Continue stroom voeding (+20 volts @ 2mA) aan/uit voor BNC uitgangs panelen
Numeriek toetsenbord of Touch screen:	Data registratie stylus free. Met toetsenbord of touch screen
Environment
Water:	MIL-STD-810F, Method 512.4
	IP68 sealed against accidental immersion (1m for 30 min)
Valtest:	MIL-STD-810F, Methode 516.5, Procedure IV 26 val van 1.22 m
	6 additionele bij -20°C (-4°F)
	6 additionele bij 60°C (140°F)
Zand en Stof:	IP68, MIL-STD-810F, Methode 510.4,
	Procedures I & II
Vochtigheid:	MIL-STD-810F, Methode 507.4
Gebruikerstemperatuur omgeving:	-30° tot 65°C (-22° to 149°F)
Opslagtemperatuur:	-40° tot 70°C (-40° to 158°F)
Voeding:	Accu oplaadbaar
Gebruiksduur batterij/accu:	Typisch 20 uur afhankelijk van de helderheid
Afmetingen:	Lengte: 220mm
	Breedte: 95mm
	Hoogte: 45mm
Gewicht:	500 gram (zonder accelaratie meter)
Goedkeuring:	CE, RoHS en WEEE



Content

- AIN0 Vibratie tester & balancer
- AIN9 IEPE acceleratiemeter met kabel 1,5m
- AIN1 Accelaratie meter magneet
- AIQ1 Tachometer
- AIQ2 Kabel Tachometer
- AIQ3 PIN Tachometer
- AIQ8 Software AIN0
- AIQ7 Lader
- AIQ0 Tas
- GB10 Gebruiksaanwijzing

Optie

- AIN9 IEPE acceleratiemeter met kabel 1,5m
- AIN1 Accelaratie meter magneet
- AIQ4 RFID Module AIN0
- AIQ5 RFID Tags AIN0
- AIQ6 Shaft Orbit Module AIN0
