Detail
De ontvanger is ontworpen voor optische fiber systemen met een hoog vermogen en voor CATV toepassingen. De ontvanger heeft een hoog vermogen Germanium detector. De ontvanger meet optisch vermogen, verlies (attenuation) en optisch return loss. De ontvanger is gecalibreerd voor golflengten van industrie standaarden (NIST traceerbaar). De nul referentie functie is ideaal voor het testen van optische fiber kabels in dB, de referentiewaarde wordt opgeslagen in de ontvanger. Een universele 2,5 mm adapter met schroefdraad wordt meegeleverd, andere adapters zijn optioneel leverbaar. Dankzij de achtergrondverlichting zijn de meetwaarden altijd goed zichtbaar. De ontvanger wordt geleverd in een stevige rubberen behuizing.
Kenmerk
- Geschikt voor single-mode
- Hoog vermogen
- Meet optisch vermogen, verlies (attenuation) en optisch return loss
- dBm (absolute) en dB (relatieve) metingen
- Nul referentie functie met getoonde dBm waarden
- Calibratie certificaat inbegrepen
- Grafisch scherm met uitleg testen
- Achtergrond verlichting
- Automatische uitschakelfunctie
- Compact en licht gewicht
Specificatie
| Toepassingen: | Single-mode, lange golflengten, CATV en FTTx |
| Connectors: | ST, SC, FC |
| Gecalibreerde golflengte (λ): | 850nm, 1300nm, 1310nm, 1490nm, 1550nm en 1625nm |
| Dynamisch bereik: | +20 dBm tot -50 dBm |
| Detector soort: | InGaAs High Power |
| Adapter opties: | Zie opties lijst |
| Nauwkeurigheid (bij 25°C, -20,0 dBm): | +/- 0,25 dB |
| Meeteenheden: | dBm (absoluut) - dB (relatief) |
| Resolutie: | 0,1 dB |
| Bediening: | 5 knoppen |
| Knoppen: | Aan/uit, achtergrondverlichting, λ, dB-dBm, nul referentie |
| Batterij indicator: | Ja |

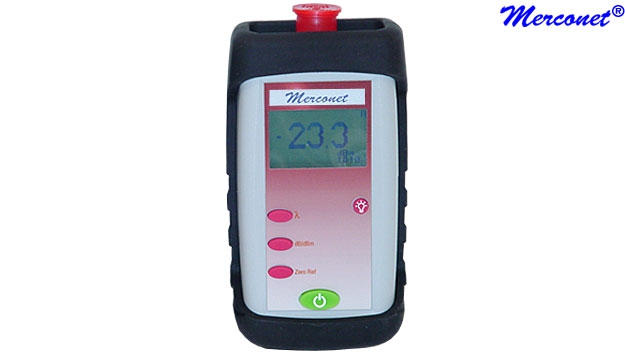

| Scherm: | Grafisch LCD scherm met achtergrondverlichting |
| Automatische uitschakelfunctie: | Ja |

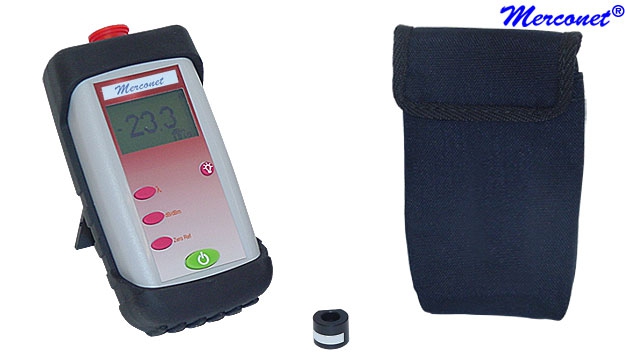

| Stevige rubberen behuizing: | Ja |
| Voorbeeld uitleg testen: | Ja |
| Gebruikstemperatuur: | -10°C tot +50°C (45% relatieve luchtvochtigheid) |
| Opslagtemperatuur: | -20°C tot +60°C (75% relatieve luchtvochtigheid) |
| Voeding: | 2 AA batterijen of AC netvoedingsadapter |
| Afmetingen: | L: 125 mm; B: 70 mm; H: 30 mm |
| Gewicht: | 230 gram |
| Goedkeuring: | CE, RoHS en WEEE |

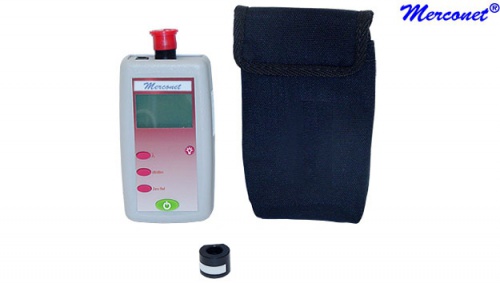

Content
- OM32 Ontvanger ST/SC/FC

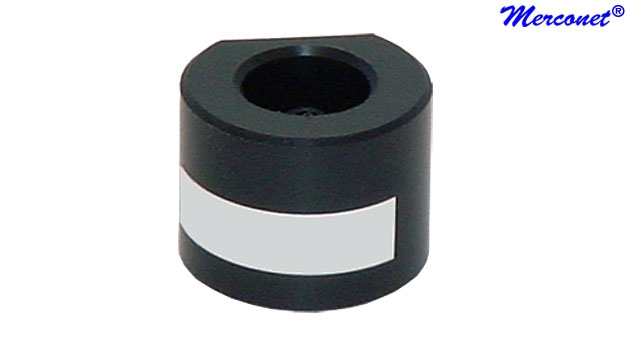

- OA24 FC/SC/ST adapter

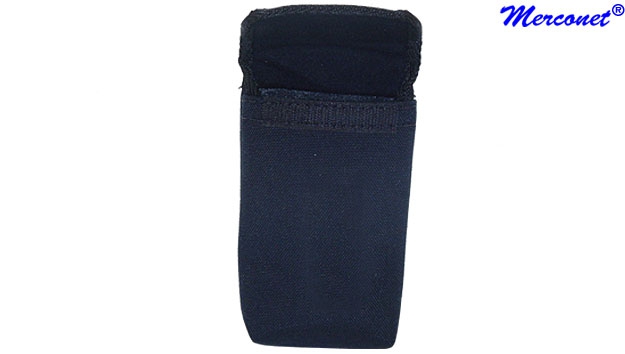

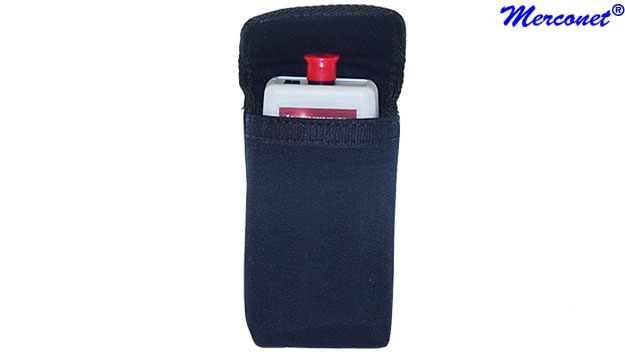

- ET10 Draagtas
- Product Spec Sheet
- CC01 Certificatie calibratie ontvanger
- GB10 Gebruiksaanwijzing
Optie
- CC01 Certificatie calibratie ontvanger
- CU85 Glasvezel cursus
- KO10 Instrumentkoffer medium (105 mm)
- OA20 ST/AT&T adapter
- OA21 FC adapter
- OA22 SC adapter
- OA23 Lucent LC adapter
- OA24 FC/SC/ST adapter
- OA25 HFBR 4516 Dual Plastic adapter
- OA26 AMP Optimate adapter
- OA27 AMP Optimate DNP adapter
- OA28 AMP (J) Plastic Connector adapter
- OA29 SMA FSMA adapter
- OA30 H-P HFBR 4501 adapter
- OA31 H-P HFBR 4503/4532 adapter
- OA32 H-P HFBR 4506/4531 adapter
- OA33 Biconic LBLB adapter
- OA34 Biconic LA1A adapter
- OA35 F705-017-000 adapter
- OA36 Dia GSF-3/HMS3 adapter
- OA37 NEC D4 adapter
- OA38 Hughes Contact adapter
- OA39 Hughes Pin4569994-126 FOOOH adapter
- OA40 Sumi Mini BNC adapter
- OA41 Radial Optoball adapter
- OA42 Radial VFO 710 adapter
- OA43 S/LWL (DIN 4255) adapter
- OA44 AT&T Rotary spl adapter
- OA45 FDDI Duplex adapter
- OA46 3M Bayonet Bicon adapter
- OA47 Amphenol MFM adapter
- OA48 MTRJ Connector adapter
- OA49 38999 Female adapter
- OA50 38999 Male adapter
- OA51 TELLAB/MOLEX adapter
- OA52 IBM ESCON adapter
- OA53 Diamond E2000 adapter
- OA54 Siemens SV400 Series adapter
- OA55 Toshiba FO7Duplex POF adapter
- OA56 Toshiba TOCP155 TOSLINK POF adapter
- OA57 Panduit Opti-jack adapter
- OA58 3M Volition VF-45 adapter
- OA59 LC/MU Uni adapter
Prijs
837,32 € (692,00 € exclusief BTW) per stuk
Prijzen zijn per stuk, exclusief 21% BTW en gelden voor levering af magazijn Voorthuizen. Bij levering in Nederland of in België worden verzendkosten altijd in rekening gebracht tot maximaal EUR 25,00. Ditzelfde geldt voor expreskosten en/of rembourskosten. Bij de producten trainingen en cursussen is na het bevestigen van de cursusdatum, bij het niet verschijnen van de deelnemer(s), de verplichting ontstaan tot volledige betaling. Het volgen op een latere datum ingeval van niet verschijnen is in overleg mogelijk, maar wordt uitsluitend gezien als service. Hieruit kan geen enkel recht uit worden onttrokken.
