Detail

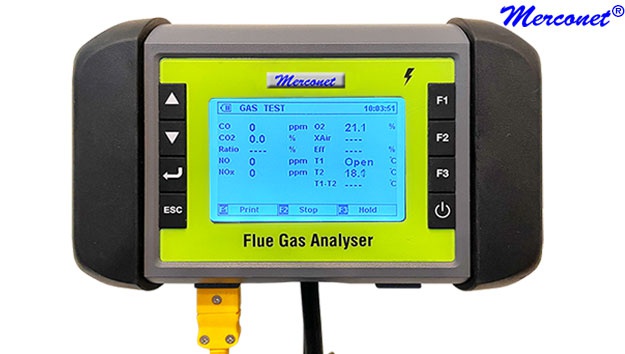

De ATU4 set meet de O2 CO CO2 en NOx bij verbrandingssystemen.
Door de gescheiden pompkamers wordt de concentratie van O2 (zuurstof), CO (koolstofmonoxide), NOx (Nitric Oxide) gemeten en CO2 (koolstofdioxide) berekend. Aan de hand van deze metingen word de verbrandingsefficiëntie weergegeven.
Een sterke magneet (neodymium) en ophanghaak bevestigingen het apparaat aan de installatie.
De verschildrukmeter geeft snel resultaat, ideaal voor het afregelen. Berekend ook direct delta T. Er is een stapsgewijze afpers procedure aanwezig in het menu.
De temperatuur wordt gemeten met een interne sensor en de externe sensor in het pistool handvat. Of met 2 externe K-probes. Een breed assortiment probes is leverbaar, zie tabblad Optie.
Het display is duidelijk afleesbaar en heeft een backlight voor werkzaamheden in een donkere omgeving. Het apparaat is eenvoudig te bedienen met de druk knoppen.
De levensduur van de sensoren wordt aanzienlijk vergroot in 4 stappen. Met een watertrap condens buis. Een water en vuil filter wat altijd duidelijk zichtbaar is. Het waterslot. Daarna nog een extra ingang filter. Welke alle door de klant zelf te vervangen zijn.
Meet, certificeert en analyseert verbranding en rookgas systemen bij Aardgas, LPG, Stookolie, Lichte stookolie, Dieselolie, Gasolie, Nafta, Benzine, Kerosine, Petroleum, Steenkolen, Antraciet, Cokes, Butaan, Hout, Bagasse en Houtpellets.
Dit model is ook leverbaar met een app voor Android & iOS.
Wat levert dit op: - De set verhoogt de snelheid van uw werkzaamheden. Kosten worden hierdoor verlaagd. Dit maakt de ATU4 een investering met een hoge Return On Investment.
- Dit apparaat heeft een zeer gunstige prijs-kwaliteitverhouding. Dit mede door onze directe levering. Het is een echte aanwinst voor het werken aan verbrandingssystemen zoals CV ketels. Daarbij is de complete set breed inzetbaar, werkt snel, is uit te breiden en zeer gebruiksvriendelijk.
Algemeen
Wordt zeer compleet geleverd en bevat:
H2
Geschikt voor H2 waterstofketels conform de eisen van de Gasketelwet EN50379 voor het afstellen en inspecteren van CV-installaties.
Automatisch
Na inschakeling start Zeroing en worden de sensoren en pomp gecontroleerd en gekalibreerd.
Verbrandingsanalyser
Gelijktijdig wordt de O2, CO, CO2, NO, NOx en de verbrandingsefficiëntie gemeten en berekend. Dit wordt direct weergeven. Tevens wordt de hoeveelheid gemeten.
CO-ruimte meting
Garandeert de veiligheid meet de CO-concentratie over de tijd.
Digitale manometer
De gemeten druk kan weergegeven worden in verschillende grootheden. Druk kan positief en negatief gemeten worden.
Verschildrukmeter
Heeft een precisie verschil drukmeter voor het installeren en afregelen van bijvoorbeeld een CV installatie van Nefit™.
Afpers menu
Stapsgewijze procedure in het menu.
Temperatuur meter
Temperatuur wordt weergegeven in °C of °F. Er zijn twee K-koppel ingangen beider worden weergegeven en tevens wordt de delta T berekend.
CO-analyzer
Carbon Monoxide emissie wordt gemeten van 0 tot 10.000 ppm volgens de NEN™ waarde.
O2-analyzer
Di zuurstof wordt gemeten van 0 tot 25%.
CO2-analyzer
Carbon Dioxide wordt berekend van 0 tot 25%.
NO-analyzer
Nitric Oxide worden berekend van 0 tot 5.000 ppm.
NOx-analyzer
Nitrogen Oxides worden berekend van 0 tot 5.000 ppm.
Meet Probe
De probe met water filter en temperatuur sensor is flexibel hierdoor kunnen metingen worden uitgevoerd in moeilijk te bereiken plaatsen.
Watertrap
Een watertrap condens buis met filter en waterslot welke door de klant zelf te vervangen is dit vergroot de levensduur van de sensoren.
Beveiligde Sensoren
Het ingang's filter is extern en altijd zichtbaar. Er is geen demontage of terug sturen naar de leverancier nodig voor vervanging.
Compleet
Compleet met tas, ophang magneet & haak, pistool handvat meetprobe, reserve filters en extra temperatuur sensor.
Bluetooth™
Voor een draadloze verbinding naar optionele printer.
ATU8 Bluetooth™ printer
Optie voor een printer er kan direct een certificatie rapport worden afgedrukt.
Bij het meten aan motoren kan de olie concentratie hoog zijn het is raadzaam om de optionele BF84 Koolstof oliefilter te gebruiken tot de motor juist is afgeregeld.
Voor
Bestemd:
De ATU4 is een complete set voor verbranding systemen bij:
- Onderhoud
- Installatie
- Afregelen
- Controle
- Rapportage
- Certificeren
- Rendement test
Inzetbaar: Deze verbranding analyser is ideaal bij het maken van de kwaliteit rapportage van een installatie, om te controleren of de installatie voldoet aan de specificaties van de fabrikant of aan de inspectie normen. Met de ATU4 kan er worden aangetoond dat onderhoud aan een installatie nodig is.
Kenmerk
- De ATU4 twaalf in één:
- Verbrandingsanalyser
- O2-analyser
- CO2
- CO-analyser
- CO-ruimte meting
- NOx
- Digitale manometer
- Verschildrukmeter
- Afpers menu
- Temperatuurmeter
- Ruimte meting
- Certificatietester - Meet:
- Zuurstof (O)
- Koolstofmonoxide (CO)
- Stikstofmonoxide (NO) - Berekend:
- Koolstofdioxide (CO2)
- Verhouding (ratio) Koolstofdioxide (CO2) / Koolstofmonoxide (CO)
- Stikstof oxides (NOx)
- Verbranding efficiency in percentage - Twee K-koppel ingangen
- Twee druk ingangen
- Positieve ingang
- Negatieve ingang - Bluetooth printerpoort
- Backlight functie
- Automatische uitschakelfunctie
Info
Gassen O2 (Dizuurstof) (Zuurstof gas), is een ongevaarlijk kleurloos en reukloos gas. Dizuurstof is noodzakelijk voor alle verbranding.
CO (Koolstofmonoxide) (Koolmonoxide), is een verbinding van koolstof en zuurstof. Het ontstaat door onvolledige verbranding van koolstof bij fossiele brandstoffen of andere brandbare stoffen welke koolstofverbindingen bevatten. Koolmonoxide is gevaarlijk omdat het kleurloos en reukloos is en lichter dan lucht. Dit gas is gevaarlijk voor de gezondheid. Vaak is de oorzaak een verstopt ventilatiekanaal.
Tabel berekende waardes
Rookgasanalyser Standaarden
H2 20% Waterstof toevoeging
Het toevoegen van tot 20% waterstof aan aardgas heeft GEEN invloed op de Merconet Rookgas testers die allen zijn goedgekeurd volgens EN50379.
Merconet de leverancier van Rookgas testers met behulp van zuurstof- en koolmonoxidesensoren om rookgasemissies te meten welke zijn goedgekeurd volgens EN50379, was zeer geïnteresseerd in het onafhankelijke onderzoek en de conclusies over de vraag of onze testers gewijzigd of bijgewerkt dienen te worden voor de nieuwe H2 eis van 20% waterstof in aardgas om het milieu koolstofarmer te maken.
Onderzoek aan de Keele University heeft bevestigd dat ALLE Merconet testers die zijn goedgekeurd volgens EN50379 NIET worden beïnvloed door dit plan, wat betekent dat de huidige testers zonder enige verandering of kosten voldoen aan de H2 eis.
Zie het technisch bulletin TB157 van Gas Safe Register voor inzage hoe deze tests werden uitgevoerd, inclusief de gedetailleerde conclusies.
Technical Bulletin 157
Controle van CO, CO2 en verbrandingsverhouding met behulp van een elektronische verbrandingsgasanalysator (ECGA) bij het uitvoeren van werkzaamheden aan een aardgastoestel dat wordt gevoed met aardgas dat tot 20 vol % waterstof bevat.
Dit biedt richtlijnen over de effecten voor de introductie van de H2 eis een waterstofmengsel tot 20 vol % in aardgas op CO-, CO2- en verbrandingsverhoudingscontroles.
Achtergrond
Na onderzoek uitgevoerd door het HyDeploy-project(1) aan de Keele University, heeft de Heating and Hotwater Industry Council (HHIC), in samenwerking met ketelfabrikanten, gasdetectiefabrikanten en Progressieve Energy, generieke richtlijnen ontwikkelt voor de rookgasanalyse-effecten van de introductie van een bijmenging van waterstof tot 20 vol % in de aardgasvoorziening.
Invoering
Het onderzoek werd uitgevoerd aan de Keele University als onderdeel van het HyDeploy-project. Vier paar huishoudelijke ketels werden geïnstalleerd en continu bediend: een set van de vier werd geleverd met aardgas en de andere set werd geleverd met aardgas gemengd met waterstof tot 20 vol %. De vier paren werden geleverd door vier verschillende fabrikanten.
Gebruikmakend van zowel een direct afleesbare CO2-ECGA als een berekend CO2 (indirect afleesbaar) ECGA, elk in overeenstemming met BS 7967(2), werden de verbrandingsparameters gemeten voor alle acht ketels, samen met de gassamenstelling die aan de ketels werd geleverd op het moment van de afmeting. De fout van elk instrument, aangezien ze betrekking hebben op CO- en CO2-metingen, was +/- 10 ppm en +/- 0,3%.
Analyse
De meetresultaten van zowel de met aardgas aangevoerde als met waterstof gevoede ketels zijn vervolgens vergeleken met het Wobbe-nummer van het gas dat op het moment van de meting aan de ketels werd toegevoerd.
Het Wobbe-nummer is de uitwisselbaarheidsparameter van gaskwaliteit en wordt gebruikt om de limieten van gaskwaliteit in te stellen die binnen Britse gasnetwerken kunnen worden getransporteerd.
Het GB Wobbe-bereik wordt gedefinieerd door de Gas Safety (Management) Regulations (GSMR) van 1996 (3): op het moment van schrijven van dit technisch bulletin is het bereik 47,2–51,41 MJ/m3 onder normale omstandigheden.
Om de analyse te vergemakkelijken, is een verbrandingsmodel ontwikkeld om het verwachte bereik van rookgasanalyseresultaten te voorspellen op basis van het GSMR Wobbe-bereik, om vergelijking mogelijk te maken met de resultaten die zijn verkregen met zowel de met aardgas geleverde als met waterstof geleverde ketels.
Resultaten
Uit de resultaten van de analyse bleek dat zowel de CO- als de CO2-concentratie afnemen naarmate waterstof wordt bijgemengd in de aardgasvoorziening. Als waterstof wordt bijgemengd in de aardgasvoorziening, neemt de Wobbe van het gas af.
De mate van reductie gemeten in zowel CO- als CO2-concentratie was in lijn met de verwachte verandering als gevolg van een verandering in Wobbe-getal (d.w.z. twee natuurlijke gassen van gelijke Wobbe, één met een waterstofmengsel en de andere die geen waterstof bevat, bleken equivalente CO- en CO2-concentraties).
Deze resultaten sluiten aan bij eerder onderzoek naar de relatie tussen rookgasresultaten en aardgaskwaliteit(4).
Meetresultaten:
Figuur 1a (links) – vergelijking CO2 met Wobbe nummer
Figuur 1b (rechts) – vergelijking CO met Wobbe nummer
Conclusies
Uit de resultaten van het onderzoek blijkt dat waterstofbijmenging weliswaar effect heeft op de resultaten van rookgasanalyse, maar dat het gemeten effect niet het gevolg is van de introductie van waterstof maar het effect dat waterstof heeft op het Wobbe-getal van het gas.
Zolang het Wobbe-assortiment van waterstofgemengd aardgas binnen de GSMR-limieten voor aardgas blijft, zal er daarom GEEN verandering zijn in het bereik van rookgasanalyseresultaten die van apparaten worden verwacht.
Dit bleek het geval te zijn voor zowel directe CO2-ECGAs als berekende CO2-ECGAs.
Daarom mogen de criteria voor verbrandingscontroles of kalibratie van analysatoren niet worden gewijzigd om veilige en nauwkeurige verbrandingscontroles mogelijk te maken op een apparaat dat wordt gevoed met een mengsel van aardgas dat tot 20 vol % waterstof bevat (bijvoorbeeld er is geen wijziging in TB 143(5) vereist om rekening te houden met de mogelijke aanwezigheid van een waterstofmengsel tot 20 vol %).
De resultaten van het onderzoek zijn peer-reviewen door HSE, alle vier de ketelfabrikanten die ketels leverden voor het onderzoek en de twee gasdetectiefabrikanten welke instrumenten werden gebruikt om de metingen te doen.
Opmerking 1: Voor details van de huidige gasveiligheidswetgeving, bouwwetgeving en industrienormen voor de geografische gebieden die onder het Gas Safe Register vallen, zie de Legislatieve, Normatieve & Informatieve Document List (LNIDL)(6).
Opmerking 2: Voor algemene informatie over het proces achter de ontwikkeling van Gas Safe Register Technical Bulletins en de verwachtingen voor alle belanghebbenden, zie TB 1000(7).
Specificatie
| Specificaties verbrandingsanalyser | |
| Detectie: | Aanwezigheid van alle brandbare gassen |
| | Aardgas |
| | LPG |
| | Stookolie |
| | Lichte stookolie |
| | Dieselolie |
| | Gasolie |
| | Nafta |
| | Benzine |
| | Kerosine |
| | Petroleum |
| | Steenkolen |
| | Antraciet |
| | Cokes |
| | Butaan |
| | Hout |
| | Bagasse |
| | Houtpellets |
| | |
| Sensoren | |
| 1x Sensor O2 Oxygen: | Elektrochemisch |
| 1x Sensor CO Carbon Monoxide: | Elektrochemisch |
| 1x Sensor NOx Nitric Oxide: | Elektrochemisch |
| | |
| Bereik verbrandingsefficiëntie: | 0 tot 100% |
| Resolutie verbrandingsefficiëntie: | 0,1% |
| Nauwkeurigheid verbrandingsefficiëntie: | Berekend |
| | |
| O2 Oxygen | |
| Bereik O2: | 0 tot 25% |
| Resolutie O2: | 0,1% |
| Nauwkeurigheid O2: | +/- 0,3% |
| CO Carbon Monoxide | |
| Bereik CO: | 0 tot 10.000 ppm |
| Resolutie CO: | 1 ppm |
| Nauwkeurigheid CO: | +/- 5 ppm (<100 ppm) |
| | +/- 5% (>=100 ppm) |
| CO2 Carbon Dioxide | |
| Bereik CO2: | 0 tot 25% |
| Resolutie CO2: | 0,1% |
| Nauwkeurigheid CO2: | Berekend |
| CO/CO2 Carbon Monoxide/Dioxide ratio | |
| Bereik CO/CO2 ratio: | 0 tot 0,999 |
| Resolutie CO/CO2 ratio: | 0,001 |
| Nauwkeurigheid CO/CO2 ratio: | Berekend |
| NO Nitric Oxide | |
| Bereik NO: | 0 tot 5.000ppm |
| Resolutie NO: | 1 ppm |
| Nauwkeurigheid NO: | +/- 5ppm (<100 ppm) |
| | +/- 5% (<1.000 ppm) |
| | +/- 10% (>1.000 ppm) |
| *NOx Nitrogen Oxides | |
| Bereik NOx: | 0 tot 5.000 ppm |
| Resolutie NOx: | 1 ppm |
| * Berekend uit de NO waarde | |
| | |
| CO ruimte | Meet concentratie CO over de tijd |
| | |
| Temperatuurmeter | |
| Temperatuurweergave: | °C of °F |
| Thermokoppel: | K-type |
| Thermokoppel bereik afhankelijk aangesloten probe: | -50°C to 1000°C (-58°F to 1832°F) |
| Resolutie: | 1°C (1°F) |
| Nauwkeurigheid K-ingang: | +/- (0,3% of rdg + 1°C) of +/- (0,3% of rdg + 2°F) |
| | |
| Digitale manometer | |
| Weergave druk: | mbar, psi, inH2O, mmH2O, kPa, hPa, inHg, mmHg en mH2O |
| Bereik: | -150 mbar tot +150 mbar |
| | -15 kPa tot +15 kPa |
| | -60 inH2O tot 60 inH2O |
| Resolutie: | 0,001 mbar (0 tot 9.999 mbar) |
| | 0,01 mbar (10,00 tot 149,99 mbar) |
| Nauwkeurigheid: | +/- 0,5 mbar FSD |
| | |
| Afpersen | Menu procedure |
| | |
| Pistool handvat gas & temperatuur | |
| Constructie: | Handgreep met RVS buis |
| Slang lengte: | 2,5 meter |
| Maximale insteek lengte: | 20 cm |
| Thermokoppel: | K-type |
| Thermokoppel nauwkeurigheid: | +/- 0,3%, 1°C |
| Maximale temperatuur: | 800°C |
| | |
| Temperatuur probe | |
| Thermokoppel: | KH11 K-koppel hittebestendig snoer -40/510 |
| | |
| Algemene specificaties | |
| Geheugen: | 100 meerdere pagina metingen |
| | 30 CO build up metingen |
| Tijd en datum: | 24 uur Real Time Klok |
| Beeldscherm: | Grafisch LCD scherm met backlight |
| Gebruik temperatuur: | -10ºC tot 50ºC (14°F tot +122°F) |
| Voeding: | 3,7 Volt Li-ion accu |
| Gebruiksduur accu: | Meer dan 6 uur |
| Lader ingang: | USB “C” type |
| Afmeting: | Lengte: 185mm (7,28”) |
| | Breedte: 125mm (4,92”) |
| | Hoogte: 65mm (2,56”) |
| Gewicht: | 830 gram (1,83lbs) |
| Standaarden (zie ook tab INFO): | H2 (20% waterstof in aardgas) |
| | EN50379-1 (<100kw https://www.scios.nl/Scopes) |
| | EN50379 : Parts 1-3 |
| | BS7967 |
| Goedkeuring: | CE, RoHS en WEEE |
Content
ATU4 NOx CO2 CO O2 Verbrandings analyser® (main unit)
AID1 Watertrap compleet
AFC0 Spigot
ANT8 Watertrap filter 1 stuk
BF80 Rubberen behuizing
ANJ2 Universele USB lader
BF82 Draagtas
BF83 Rookgas probe en watertrap
IF12 Pomp protectie filter 5 stuks
KH11 K-koppel hittebesten snoer -40/510
GB10 Gebruiksaanwijzing
Optie
Sensors:
KB21 K-koppel met pen -50/250
KF13 K-koppel FDA goedgekeurd snoer -40/510
KK02 K-koppel met pen voor HS02 -40/850
KH11 K-koppel hittebestendig snoer -40/510
KH12 K-koppel ovenklem/hittebesten snoer -40/510
KK11 K-koppel geribbeld recht -50/250
KK12 K-koppel geribbeld haaks -50/250
KK18 K-koppel -50/250
KK19 K-koppel
KK20 K-koppel
KK21 K-koppel
KK45 K-koppel 45C -50/250
KL14 K-koppel lucht -40/510
KL16 K-koppel lucht 20 cm voor HS02 -40/260
KV11 K-koppel met pen -50/250
KV14 K-koppel met pen 40/850
KV15 K-koppel
KV16 K-koppel
KV17 K-koppel
KV21 K-koppel -100/250
VK14 Verstevigde K-koppel haaks -50/650
VK13 Verstevigde K-koppel recht -50/650
VK15 Verstevigde K-koppel lang voor HS02 -40/510
VK16 Verstevigde K-koppel lang met snoer -40/510
VK17 Verstevigde K-koppel lucht -40/260
VK18 K-koppel -40/260
Calibratie rapport:
ABB7 Calibratie O2 sensor inc Certificatie rapport
ABB8 Calibratie CO sensor inc Certificatie rapport
ABB9 Calibratie O2 & CO sensor inc Certificatie rapport
CR01 Calibratie inc Certificatie rapport
Accessoires:
ABW1 Magneet met Ophanghaak
AID1 Watertrap compleet
AIP8 Hydrofoob disk filter
AJP7 Hydrofoob 2x & Watertrap filter 10x
ANM8 Rookgas probe haaks met in-line filter
ATU8 Bluetooth printer ATU0/ATU3/ATU4/ATU5/ATU6/ATU7
BF79 Papierrollen IP10/ATU8
BF83 Rookgas probe en watertrap
BF84 Oliefilter verbrandingsanalyser
BF86 Rook testpomp
HS02 Handvat sensors
IF12 Pomp protectie filter 5 stuks
KO15 Instrumentkoffer medium (157 mm)
LF12 Watertrap Filters 10x
Prijs
1.500,40 € (1.240,00 € exclusief BTW) per stuk
Prijzen zijn per stuk, exclusief 21% BTW en gelden voor levering af magazijn Voorthuizen. Bij levering in Nederland of in België worden verzendkosten altijd in rekening gebracht tot maximaal EUR 25,00. Ditzelfde geldt voor expreskosten en/of rembourskosten. Bij de producten trainingen en cursussen is na het bevestigen van de cursusdatum, bij het niet verschijnen van de deelnemer(s), de verplichting ontstaan tot volledige betaling. Het volgen op een latere datum ingeval van niet verschijnen is in overleg mogelijk, maar wordt uitsluitend gezien als service. Hieruit kan geen enkel recht uit worden onttrokken.
