LS20 UTP STP & TCP IP tester met TDR 1-8 remote

Bestel

ls17-ls20-ls30-ls40-ls40-netwerk-monitor-tester

ls17-ls20-ls30-ls40-tcp-ip-cat3-8-netwerk-tester-onderhouden

ls17-ls20-ls30-ls40-ontvanger-netwerk-tester

-ls17-ls20-ls30-ls40-netwerk-kabel-tester-rj45-tdr-wan-lan

ls-3ab-cat-tcp-ip-ethernet-tester-stp-utp

ls-4-11a-rj45-tdr-cat1-8-kabelzoekencoax

Detail

De Combi tester LS20 voor Cat 3-8 bekabeling en actieve TCP/IP netwerken. Deze toolbox is de oplossing bij het Installeren, Testen en Repareren van netwerk bekabeling. Snelle Pass/Fail testen met status indicatie aan beider zijde of tot 255 aansluitingen installeren en opleveren door 1 persoon. Uitgebreide overzichtelijk menu’s voor kabelfouten met fail locatie Near end Far end of MID, demping en TDR voor exacte fout locatie. TCP/IP testen voor het actieve netwerk zoals Packet Load, Time, Continu Ping LAN & WAN en Trace. De 1,2 Km TDR meet lengtes van CAT, Elektra en Coax. Verder een Kabelzoeker, Switch Flash, PoE test Pin en Voltage en Camera metingen.
Wilt u meer informatie, neem contact met ons op.
Inzetbaar voor:
Passief netwerk
- Aderzoeken
- Bedradingtester 1-8 en Afscherming
- Lengtemeter per paar Kortgesloten & Open
- Demping per paar dB
- Patchkabel
- Split pair test
- Dataherkenner Aansluitingzoeker
- Werkpleknummering (Met loopback & werkplekadapter)
- Werkplekidentificatie
- Far end & Near end fail
Actief netwerk
- Dataherkenner
- PoE indicatie
- Switch test 100mb 1GB
- IP Ping tester Pakket TX RX controle
- Switch LED flash
- Continue test
- Speed en duplex Gigabit Ethernet
- Zaklantaarn
- Netwerk scanner 255 adres range
- Uw klant en U krijgen geen virussen

Kenmerk

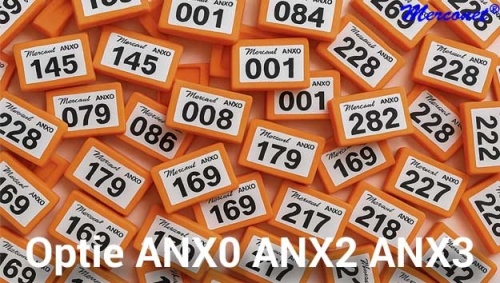

“ANX4 Main-unit” “ANX5 Ontvanger-remote” “ANX0 Remotes 1-255”

Kabelzoeken ANX4/ANX5:
- STP/UTP, Analoge telecom & Coax
- 4 aansluitingen: RJ11, RJ45, Coax, Krokodilbekklem
- Modulatie keuze: afgeschermd & onafgeschermd
- Visuele sterkte weergave LED 1-8
- Auditieve luide weergave
- Volume regeling
- Audio mute & continu mute
- Geïsoleerde punt kortsluiting
- 3,5 mm koptelefoon aansluiting
- Power LED
ANX5 extra functies:
- Switch indicatie
- 100 of 1000Mb switch
- PoE
- PoE pinnen
- 2x witte LED zaklantaarn
3 menu's CAT 1-8 kabel test UTP/STP:
- Menu 1 Fast Pass/Fail:
   A. Aan beider zijde wordt getoond
   B. Pass test
   C. Direct/Cross/Other
   D. RJ45 connected indicatie
   E. Fail indicatie
   F. ID nummer 1-255
   G. Direct/Cross/Fail
   H. Kortgesloten aderparen
- Menu 2 UTP/STP lengte & demping:
   A. TDR:
       1. Open
       2. Kortgesloten
   3. Lengte per paar
   4. Demping per paar (-dB)
   5. Repeat test (niet continu storing)
   B. ANX4 gedetailleerde pin connectie:
       1. Pinning 1-8 naaar 1-8
   2. Continuïteit 1-8 naar 1-8
   3. Direct Cross pin connecties
   4. Afscherming continuïteit
   C. ANX4 Fail:
   1. Fail pin connecties 1-8 naar 1-8
   2. Fail afscherming connectie 1-8
   3. Fail 1 meter near end
   4. Fail 1 meter far end
   5. Fail ergens (ga naar menu TDR)
   6. Fail Other niet standaard pinning
   D. ANX4 extra functies:
       1. Kortsluiting paren
   2. Kortsluiting aders
   3. PoE
   4. Voltage per pin
   5. Standaard PoE
   6. Niet standaard PoE
   7. 24 en 48 Volt
       8. IEEE 802.3AT
   E. ANX4/ANX5 extra functies:
       1. Kortsluiting paren
   2. Kortsluiting aders
   3. Kortsluiting 1 meter near end
   4. Kortsluiting 1 meter far end
   5. Fail ergens (ga naar menu TDR)
- Menu 3 TDR:
   A. Lengte 1200 meter
   B. Open
   C. Kortgesloten
   D. Lengte tot breuk
   E. Totale kabel lengte
   F. 14 Vaste geheugens:
   1. CAT 1-8
   2. Elektra
   3. Multikabel
   4. Coax
- 4 Vrij programmeerbare geheugens
- Connectors
   A. RJ45
   B. RJ11
   C. BNC
   D. Krokodilbekklemmen (kabel)
TCP/IP Network load, tester & monitor:
- PING
- Netmask
- Gateway
- Destination IP LAN & WAN
- Network load instelbaar
A. RJ45
B. RJ11
Packages 1 tot 999
Tijd 1 tot 999 ms
- Statistiek
   A. Aantal verzonden pakketten
   B. Aantal ontvangen pakketten
   C. Aantal verloren pakketten
   D. Tijd minimaal in ms
   E. Tijd maximaal in ms
   F. Tijd gemiddeld in ms
IP Search:
- IP range 255
- IP set voor range
NetSpeed:
- Speed test LAN & WAN
- 10, 100 en 1000Mbps
- Half duplex
- Full duplex
ANX4 Switch:
- Poort flash LED indicatie
- Switch indicatie
- 100 of 1000Mb switch
Analoge telefonie:
- Indicatie analoge telefoon
- On-hook
- Off-hook
- Pin polariteit
- 24 Volt interne lijn
- 48 Volt externe lijn
Video Level meter:
- Piek niveau
- Synchronisatie niveau
- Burst niveau
- NTSC
- PAL
- IRE
- mV
Settings:
- Auto off 10-120 minuten
- Taal
- Brightness

Specificatie

Pass/Fail
Pass indicatie:	ANX4 & ANX5
Remote 1-255
LS20:	Ontvanger-Remote 1x nummer 255 Actieve remote 8x nummer 1 tot 8
RJ45 aderparen lengte demping
TDR ANX4:	Open Kortgesloten Lengte per paar Demping per paar (-dB) Repeat test (niet continu storing)
Gedetailleerde pin connectie ANX4:	Pinning 1-8 naar 1-8 Continuïteit 1-8 naar 1-8 Direct Cross pin connecties Afscherming continuïteit LED
PIN connectie ANX5:	Pinning 1 tot 8 LED Afscherming continuïteit LED Direct LED Cross LED Other LED
Bij Fail ANX4:	Fail pin connecties 1-8 naar 1-8 Fail afscherming connectie 1-8 Fail 1 meter near end Fail 1 meter far end Fail ergens (ga naar menu TDR) Fail Other niet standaard pinning Kortsluiting paren Kortsluiting aders Kortsluiting 1 meter near end Kortsluiting 1 meter far end
Bij Fail ANX5:	Kortsluiting paren Kortsluiting aders
Ethernet TCP/IP test
Functies:	PING Netmask Gateway Destination IP LAN & WAN Network load instelbaar - Packages 1 tot 999 - Tijd 1 tot 999 ms Statistiek - Aantal verzonden pakketten - Aantal ontvangen pakketten - Aantal verloren pakketten - Tijd minimaal in ms - Tijd maximaal in ms - Tijd gemiddeld in ms
IP Search:	IP range 255 IP set voor range
NetSpeed:	Speed test LAN & WAN 10, 100 en 1000Mbps Half duplex Full duplex
PoE
ANX4:	Voltage per pin Standaard PoE Niet standaard PoE 24 en 48 Volt IEEE 802.3AT
ANX5:	PoE indicatie LED PoE pinnen
Switch
ANX4:	Poort flash LED indicatie Switch indicatie 100 of 1000Mb switch
ANX5:	Switch indicatie 100 of 1000Mb switch
TDR 2.0
Lengte:	1200 meter
Detecteert:	Open Kortgesloten Lengte tot breuk Totale kabel lengte
Vaste geheugens:	14 SYV 75-5 Coax (RG59) 75 Ohm SYV 75-3 Coax (RG58) 50 Ohm SYV 75-2-1 Coax (RG179) 75 Ohm SYV 75-2-2 Coax 75 Ohm RVV (2 x1.0 kwadraat) Elektra rond RVV (2 x1.5 kwadraat) Elektra rond RVV (2 x2.5 kwadraat) Elektra rond AVVR (4 x 0.2) Stuurkabel UTP CAT-5E (1 Pair) UTP CAT-5E (4Pair) UTP CAT-6E (1Pair) UTP CAT-6E (4Pair) UTP CAT-3 Analoge Telefoon Elevator TVVB-3 Elektra Plat
Vrij programmeerbare geheugens:	4 User-defined 0 User-defined 1 User-defined 2 User-defined 3
Connectors:	RJ45 RJ11 BNC Krokodilbekklemmen (kabel)
Weergave:	Een paar 4 paren gelijktijdig
Kabelzoeken
Toongenerator ANX4:	Modulatie keuze UTP of STP: - 4 aansluitingen: RJ11 RJ45 Coax Krokodilbekklem
Ontvanger ANX5:	Auditieve weergave: - Volume regeling - Audio MUTE - Continu MUTE - Koptelefoon aansluiting - Geïsoleerde punt Visuele weergave: - Sterkte LED 1 tot 8
Analoge telecom ANX4
Analoog gedetecteerd:	LED rood knippert
On-hook:	LED continu
Off-hook:	LED uit
Polariteit:	LED rood positief LED groen negatief
Binnen/buiten lijn:	LED Helder 48 Volt LED zwak 24 Volt
Camera
Kabel type:	Coax
Detecteert TVI, CVI, AHD & CVBS videosignalen:	Piek Synchronisatie Burst niveau
Formaat:	NTSC ire PAL mV
Toetsen ANX4
Drukknop:	On/Off
Drukknop:	Back
Selectieknop:	ENTER Links Rechts Boven Beneden
Toetsen ANX5
Draaiknop:	Power On/Off Volume
Drukknop verlichting LED:	On/Off
Drukknop:	RJ45 status MUTE
Scherm & LED ANX4
LCD:	Kleuren
Groote:	2,4 inch
Type:	TFT
Resolutie:	320 x 240
Backlight:	Ja
Analoge telefoon:	LED rood
Accu laden/vol:	LED rood
RJ45 TDR:	LED groen LED geel
RJ45 PING/Port Flashing:	LED groen LED geel
Indicaties ANX5
LED	10 rood 7 groen
Verlichtingslamp ANX5:	Bright white
RJ45 PoE:	LED groen LED geel
Connectoren ANX4
USB A:	Laden
RJ45:	UTP/STP Test Scan
RJ11:	Scan
RJ45:	PING Port/Flashing
RJ45:	TDR
RJ45:	TDR 2.0
BNC:	UTP/STP Scan
BNC:	Level
BNC:	TDR 2.0
Connectoren ANX5
RJ45:	PoE
RJ45:	Actieve remote 1-8 Pass/Fail
3,5 mm jack:	Koptelefoon
Connector ANX0:	RJ45
Auto off:	10 tot 120 minuten
Triggers auto off:	Timer start na de laatste toets indruk Bij herhaald indrukken begint de timer opnieuw
Gebruikstemperatuur:	-10°C tot +50°C
Luchtvochtigheid gehalte:	30% tot 90%
Accu ANX4:	Lithium Ion
Voltage:	3,7 Volt
Amperage:	2000 mAh
Oplaadtijd:	3 uur
Gebruiksduur:	16 uur normale werktijd
Accu niveau:	Pictogram
Lader ANX4:	USB
Voltage:	DC 5 Volt
Amperage:	1 Ampère
Batterij ANX5:	Ni-Cad
Aantal:	2 stuks
Type:	AA
ANX4
Afmetingen:	Lengte: 126 mm
	Breedte: 83 mm
	Hoogte: 33 mm
Gewicht:	340 gram met accu
ANX5
Afmetingen:	Lengte: 315 mm
	Breedte: 45 mm
	Hoogte: 30 mm
Gewicht:	167 gram met batterijen
ANX0
Afmetingen:	Lengte: 52 mm
	Breedte: 24 mm
	Hoogte: 20 mm
Gewicht:	20 gram
Goedkeuring:	CE, RoHS en WEEE

Content

ANX1 Actieve remote 1-8 voor LS17/LS20/LS30/LS40
ANX4 Main unit LS17/LS20/LS30/LS40
ANX5 Ontvanger-Remote LS17/LS20/LS30/LS40
ANX6 Koffer LS17/LS20/LS30/LS40
ANX7 USB lader 5V 2,0A LS17/LS20/LS30/LS40
ANX8 USB-A MicroB LS17/LS20/LS30/LS40
ANX9 RJ45-RJ45 15cm LS17/LS20/LS30/LS40
ANY0 RJ12-RJ12 15cm LS17/LS20/LS30/LS40
ANY1 BNC Krokodilbek LS17/LS20/LS30/LS40
ANY3 Lithium-ion accu LS17/LS20/LS30/LS40

Prijs

598,95 € (495,00 € exclusief BTW) per stuk
